Thước Đo Độ Cong ACCUCAMB C885 KELK

Mục lục

• 1. Giới thiệu
• 2. Đặc điểm nổi bật
• 3. Thông số kỹ thuật
• 4. Ứng dụng
• 5. Cách chọn
• 6. Đặt hàng
• 7. Câu hỏi thường gặp
• 8. Tham khảo

1. Giới thiệu

ACCUCAMB C885 là thước đo độ cong của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, đo chính xác hình dạng thanh và vị trí dải thép trong lúc cán để giảm phế phẩm và tăng năng suất. Thiết bị dùng camera area array để đo chiều rộng, đường tâm, hình dạng và góc của thanh, phục vụ hai ứng dụng quan trọng trong cán nóng là đo hình dạng thật của thanh và điều khiển lái dải.

C885 ra mắt ngày 12 tháng 5 năm 2022 theo thông cáo chính thức của Vishay Precision Group, và cùng với ACCUBAND C965, ACCUSPEED và ACCUSCAN tạo thành bộ giải pháp đo quang học của KELK cho cán nóng, cán nguội và dây chuyền xử lý. Cả hai ứng dụng của C885 dùng chung phần cứng phát hiện, chỉ khác cấu hình, tùy chọn ngõ vào ra và vị trí lắp đặt.

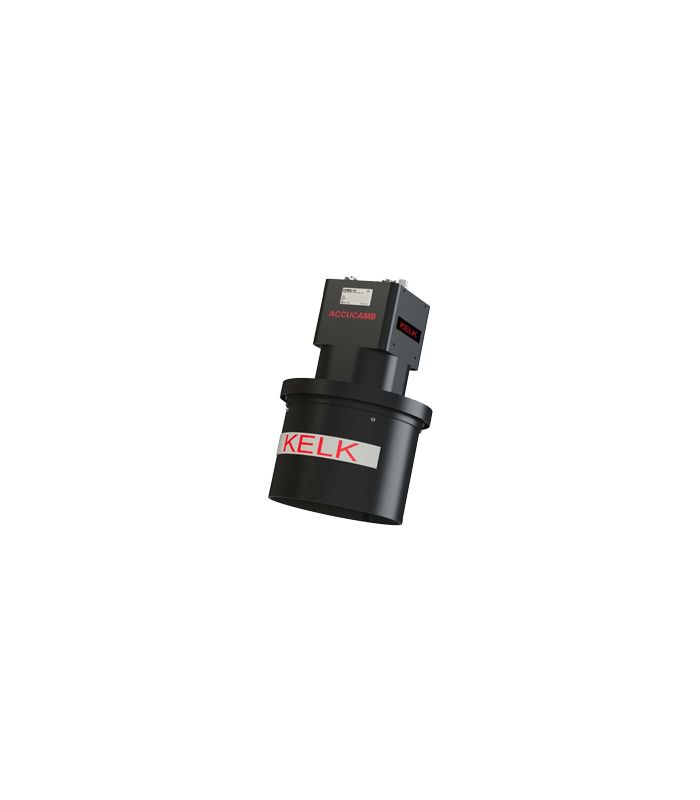

Hình ảnh thiết bị C885

2. Đặc điểm nổi bật

Điểm mạnh nhất của ACCUCAMB C885 là đo không tiếp xúc bằng quang điện tử với camera area array, phát hiện hồng ngoại và dự phòng tích hợp của mảng camera, cho phép đo tin cậy trong nhiều môi trường cán khắc nghiệt. Thiết kế nhỏ gọn và bền chắc giúp thiết bị lắp đặt và bảo trì dễ dàng trong không gian chật hẹp trên giá cán mới hoặc hiện hữu, đồng thời cho một trong những phép đo chính xác và nhanh nhất cho ứng dụng này, theo thông cáo ra mắt của hãng.

Thuật toán xử lý ảnh tiên tiến đơn giản hóa quá trình cài đặt và hiệu chuẩn. Độ trễ đo thấp hỗ trợ cả hiệu chỉnh theo dõi động và tự động hóa vòng kín, giúp hệ điều khiển duy trì đúng quỹ đạo dải, một thông số quá trình quan trọng trong cán nóng.

Hình dưới đây là phôi thép cán nóng trên bàn lăn, tức môi trường làm việc của C885, không phải bản thân thiết bị C885.

Phôi thép cán nóng trên bàn lăn, môi trường ứng dụng của ACCUCAMB C885

3. Thông số kỹ thuật

Thông số trên lấy theo trang Camber Gage chính thức của hãng và thông cáo ra mắt ngày 12 tháng 5 năm 2022 của Vishay Precision Group. Hãng không công bố bảng thông số số học riêng cho C885 trên trang sản phẩm, nên bài không ghi con số độ chính xác hay tốc độ đáp ứng cụ thể, và khi đặt hàng cần xác nhận cấu hình, tùy chọn ngõ vào ra và vị trí lắp đặt theo ứng dụng.

4. Ứng dụng

ACCUCAMB C885 dùng trong cán nóng với hai ứng dụng chia sẻ cùng phần cứng. Ứng dụng True Bar Shape thường đặt tại lối ra máy cán thô, chụp ảnh chồng để tái tạo hình dạng thật của toàn bộ thanh, phân biệt biến dạng hình dạng thật với chuyển động của thanh, khác với phép đo độ lệch đường tâm đơn thuần, nhờ đó người vận hành có dữ liệu tin cậy để hiệu chỉnh hình dạng thanh.

Ứng dụng Strip Steering giám sát độ lệch đường tâm, góc dải, chiều rộng và độ cong tại một hoặc nhiều vị trí giữa các giá cán tinh, cho người vận hành góc nhìn đồ họa về sự căn chỉnh dải. Độ trễ đo thấp hỗ trợ cả hiệu chỉnh theo dõi động và tự động hóa vòng kín, giúp duy trì đúng quỹ đạo dải trong lúc cán.

5. Cách chọn

Chọn cấu hình True Bar Shape khi bài toán chính là chẩn đoán và hiệu chỉnh độ cong của thanh sau cán thô, vì cấu hình này tái tạo hình dạng thật toàn bộ thanh từ ảnh chồng. Chọn cấu hình Strip Steering khi bài toán chính là giữ dải đi đúng quỹ đạo qua các giá cán tinh, vì cấu hình này theo dõi liên tục đường tâm, góc dải và độ cong để phục vụ điều khiển vòng kín.

Chọn vị trí lắp theo ứng dụng: lối ra máy cán thô cho True Bar Shape, vị trí giữa các giá cán tinh cho Strip Steering. Cả hai cấu hình đều dùng chung phần cứng phát hiện, nên quyết định chọn chủ yếu nằm ở cấu hình, tùy chọn ngõ vào ra và vị trí lắp đặt, cần xác nhận với chuyên viên ứng dụng của KELK trước khi đặt hàng.

6. Đặt hàng

Mã đặt hàng là C885, cần xác nhận rõ ứng dụng True Bar Shape hay Strip Steering, vị trí lắp đặt và tùy chọn ngõ vào ra, vì các yếu tố này quyết định cấu hình giao hàng. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Camber Gage.

C885 gia nhập dòng giải pháp đo quang học hiện hữu của KELK gồm ACCUBAND C965, ACCUSPEED và ACCUSCAN, nên khi lập hệ đo cán nóng toàn diện cần xét phối hợp C885 với các thiết bị đo chiều rộng, tốc độ và phát hiện phôi cùng hãng.

7. Câu hỏi thường gặp

True Bar Shape và Strip Steering khác nhau thế nào?

True Bar Shape tái tạo hình dạng thật toàn bộ thanh từ ảnh chồng, thường đặt tại lối ra máy cán thô, để chẩn đoán và hiệu chỉnh độ cong. Strip Steering giám sát đường tâm, góc dải, chiều rộng và độ cong tại vị trí giữa các giá cán tinh để duy trì đúng quỹ đạo dải.

ACCUCAMB C885 lắp ở đâu trong nhà máy cán nóng?

Ứng dụng True Bar Shape thường đặt tại lối ra máy cán thô, ứng dụng Strip Steering đặt tại một hoặc nhiều vị trí giữa các giá cán tinh.

ACCUCAMB C885 dùng công nghệ gì?

ACCUCAMB C885 dùng camera area array với quang điện tử không tiếp xúc, phát hiện hồng ngoại và dự phòng tích hợp của mảng camera, cùng thuật toán xử lý ảnh tiên tiến.

ACCUCAMB C885 ra mắt khi nào?

ACCUCAMB C885 ra mắt ngày 12 tháng 5 năm 2022 theo thông cáo chính thức của Vishay Precision Group.

8. Tham khảo

Các mã liên quan trong cùng hệ đo lường cán của KELK:

• C965 — thước đo chiều rộng
• ACCUSPEED ASDH — thiết bị đo tốc độ laser
• ACOS C865C — hệ cắt tối ưu nhôm
