Thước Đo Chiều Rộng ACCUBAND C775FF KELK

Mục lục

• 1. Giới thiệu
• 2. Đặc điểm nổi bật
• 3. Thông số kỹ thuật
• 4. Ứng dụng
• 5. Cách chọn
• 6. Đặt hàng
• 7. Câu hỏi thường gặp
• 8. Tham khảo

1. Giới thiệu

ACCUBAND C775FF là thước đo chiều rộng dải thép của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, dùng cho nhà máy cán nguội và dây chuyền xử lý. Thiết bị đo chiều rộng dải thép liên tục, theo nguyên lý stereoscopic không tiếp xúc, nghĩa là không chạm vào bề mặt dải thép trong suốt quá trình đo. Trong thông cáo ra mắt, hãng viết mã này là C775-FF; bài này dùng dạng mã C775FF theo cách viết đã chốt.

Thiết bị gồm 4 camera CCD quét dải thép với tốc độ 1000 lần mỗi giây để xác định vị trí mép dải. Dữ liệu vị trí mép kết hợp với khoảng cách giữa các camera, thu được khi hiệu chuẩn, cho ra chiều rộng dải và độ lệch tâm so với đường tâm dây chuyền. Thiết kế nhỏ gọn giúp thiết bị lắp được ở những vị trí chật hẹp mà thước đo lớn không lắp vừa.

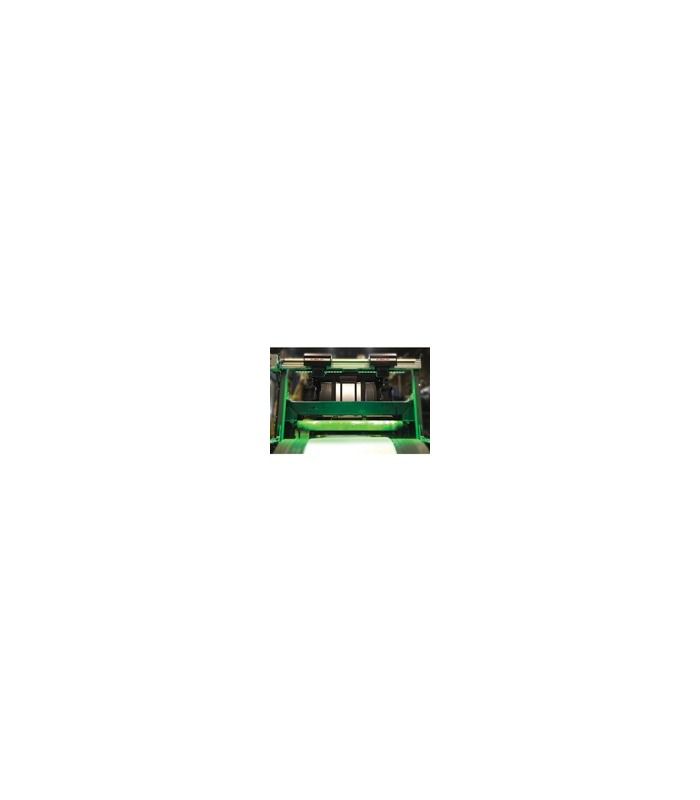

Hình ảnh thiết bị C775FF

2. Đặc điểm nổi bật

Điểm mạnh nhất của C775FF là đo liên tục ngay trong khi dải thép đang chạy, không cần dừng dây chuyền và không gây xước bề mặt vì không tiếp xúc. Tốc độ quét 1000 lần mỗi giây của 4 camera CCD giúp thiết bị bắt kịp vị trí mép ngay cả khi dải thép chạy nhanh hoặc rung lắc nhẹ, từ đó chiều rộng và độ lệch tâm được cập nhật liên tục cho hệ điều khiển.

Nguyên lý stereoscopic dùng 2 camera trở lên quan sát cùng một mép dải từ 2 góc khác nhau, nên phép đo ít phụ thuộc vào độ võng của dải thép hơn so với đo một camera đơn. Thiết kế nhỏ gọn là điểm mạnh thứ hai: nhà máy cán nguội thường chật hẹp ở khu vực sau giá cán và trước máy cuộn, nơi thước đo lớn khó lắp đặt, trong khi C775FF lắp vừa những vị trí này mà vẫn đo chính xác.

Hình dưới đây minh họa tia đo của họ thước đo chiều rộng ACCUBAND tại nhà máy cán, cho thấy cách các tia đo xác định vị trí mép dải trên dây chuyền. Hình này mô tả nguyên lý đo, không phải ảnh chụp thân máy C775FF.

Minh họa tia đo của thước đo chiều rộng ACCUBAND tại nhà máy cán

3. Thông số kỹ thuật

Thông số trên lấy theo thông cáo ra mắt của Vishay Precision Group năm 2019 và trang Width Gage chính thức của hãng. Hãng không công bố dải đo chiều rộng và con số độ chính xác riêng cho C775FF trong các nguồn này, nên bài này không ghi hai con số đó.

4. Ứng dụng

C775FF dùng chính cho nhà máy cán nguội, nơi dải thép sau cán nguội cần kiểm soát chiều rộng chặt chẽ trước khi cuộn hoặc đưa sang công đoạn tiếp theo. Thiết bị cũng dùng cho dây chuyền xử lý như dây chuyền tẩy, mạ hoặc cắt dọc, nơi chiều rộng dải là thông số chất lượng cần giám sát liên tục.

Trong vận hành, chiều rộng và độ lệch tâm do C775FF đo được dùng để phát hiện dải thép chạy lệch tâm, cảnh báo khi chiều rộng vượt dung sai và làm đầu vào cho hệ điều khiển dẫn hướng dải. Vì đo không tiếp xúc, thiết bị không làm xước bề mặt dải thép đã cán nguội, vốn yêu cầu chất lượng bề mặt cao hơn cán nóng.

5. Cách chọn

Chọn C775FF khi dây chuyền là cán nguội hoặc dây chuyền xử lý và cần đo chiều rộng liên tục không tiếp xúc. Khi dây chuyền là cán nóng, thước đo phù hợp thuộc họ ACCUBAND cho cán nóng như C965, vì môi trường cán nóng có nhiệt độ cao và vảy cán khác hẳn cán nguội.

Chọn cấu hình camera theo mặt bằng lắp đặt và yêu cầu đo: bản stereoscopic 2 camera phù hợp khi dải thép võng nhiều và cần phép đo ít phụ thuộc độ võng, bản 1 camera phù hợp khi vị trí lắp đơn giản và chỉ cần đo chiều rộng cơ bản. Khi vị trí lắp chật hẹp, ưu tiên thiết kế nhỏ gọn của C775FF và xác nhận kích thước lắp đặt với KELK trước khi đặt hàng.

6. Đặt hàng

Mã đặt hàng là C775FF, cần xác nhận rõ cấu hình camera, vị trí lắp đặt trên dây chuyền và phương án chiếu sáng (chiếu sáng phía trước hay chiếu sáng nền), vì các yếu tố này quyết định cấu hình giao hàng. Trong thông cáo ra mắt, hãng viết mã này là C775-FF; khi đặt hàng nên ghi cả hai dạng viết để tránh nhầm lẫn. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Width Gage.

Chuyên viên ứng dụng của KELK tư vấn vị trí lắp đặt và cấu hình camera phù hợp cho từng dây chuyền cán nguội cụ thể.

7. Câu hỏi thường gặp

Thước đo chiều rộng C775FF dùng cho loại dây chuyền nào?

Thước đo chiều rộng C775FF dùng cho nhà máy cán nguội và dây chuyền xử lý, đo chiều rộng dải thép liên tục theo nguyên lý stereoscopic không tiếp xúc.

C775FF quét vị trí mép dải bao nhiêu lần mỗi giây?

C775FF dùng 4 camera CCD quét dải thép với tốc độ 1000 lần mỗi giây để xác định vị trí mép.

C775FF tính chiều rộng và độ lệch tâm như thế nào?

C775FF kết hợp dữ liệu vị trí mép với khoảng cách giữa các camera thu được khi hiệu chuẩn, cho ra chiều rộng dải và độ lệch tâm so với đường tâm dây chuyền.

C775FF có lắp được ở vị trí chật hẹp không?

Có. Thiết kế nhỏ gọn của C775FF cho phép lắp đặt ở những vị trí chật hẹp mà thước đo lớn không lắp vừa, trong khi vẫn đo chính xác.

8. Tham khảo

Các mã liên quan trong cùng họ đo lường cán của KELK:

• C965 — thước đo chiều rộng cho cán nóng
• C965-C — hệ cắt tối ưu dùng thước đo chiều rộng làm thành phần
• ACCUSPEED ASDH — đo tốc độ phôi
• ACCUSCAN HMD2048 — phát hiện kim loại nóng
• Trang Width Gage chính thức của hãng KELK
