Hệ Thống Cắt Tối Ưu Nhôm ACOS C865C KELK

Mục lục

• 1. Giới thiệu
• 2. Đặc điểm nổi bật
• 3. Thông số kỹ thuật
• 4. Ứng dụng
• 5. Cách chọn
• 6. Đặt hàng
• 7. Câu hỏi thường gặp
• 8. Tham khảo

1. Giới thiệu

C865C là hệ thống cắt tối ưu nhôm ACOS của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, dùng để phát hiện và theo dõi đầu dải, vết nứt dạng cá sấu và các khuyết tật đầu dải trong cán nhôm nóng, từ đó điều khiển quá trình cắt để giảm phế liệu cắt đầu dải.

Hệ thống gồm cảm biến ALUMIVIEW, velocimeter laser Doppler ACCUSPEED ASDH, nguồn, tủ điều khiển đặt sàn với bộ xử lý C865C, bộ điện tử ASD, PC bảo trì và module I/O. ACOS có hai cấu hình C865C1 cắt một đầu và C865C2 cắt hai đầu, chọn theo bố trí dây chuyền.

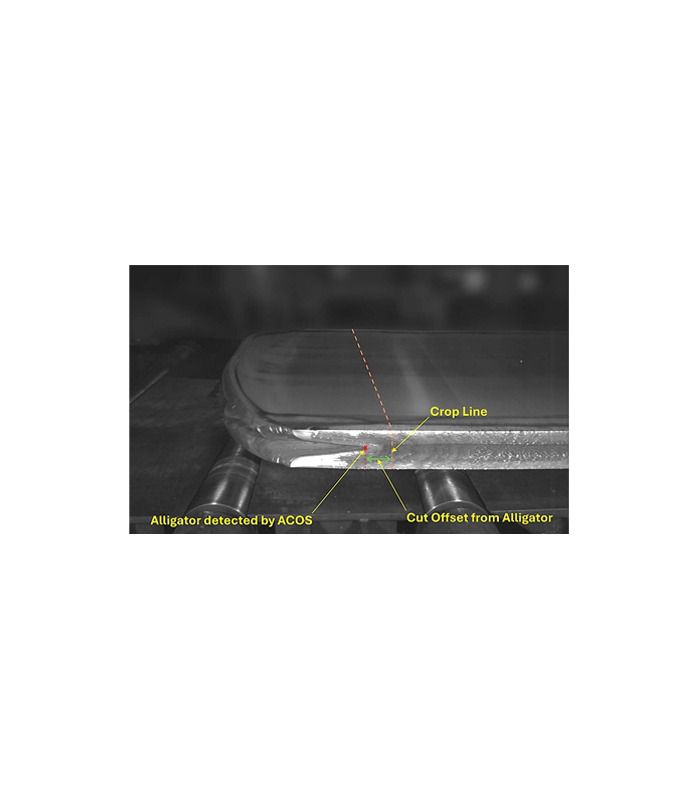

Hình ảnh thiết bị ACOS C865C

2. Đặc điểm nổi bật

Điểm mạnh nhất của ACOS là khả năng theo dõi đầu dải liên tục và dừng dải đúng vị trí dưới shear. Hệ thống điều khiển ramp down bàn lăn để dừng dải dưới shear đúng vị trí cần cắt, sau đó phát lệnh cắt cho shear, giúp cắt đúng phần đầu dải lỗi mà không cắt lố vào phần dải tốt.

ACOS phát hiện và theo dõi đầu dải, vết nứt dạng cá sấu và các vết nứt khác, đồng thời có giao diện vận hành cho người vận hành theo dõi quá trình. Vòi khí giữ sạch cửa sổ cảm biến, calibrator đi kèm có chứng chỉ truy xuất NIST, và thiết kế module giúp bảo trì dễ dàng.

3. Thông số kỹ thuật

Bảng trên liệt kê thành phần và tính năng đã xác nhận theo trang sản phẩm của hãng. ACOS là hệ thống cấu hình theo dây chuyền, số liệu chi tiết từng dự án xác nhận theo bố trí dây chuyền khi đặt hàng.

4. Ứng dụng

ACOS dùng trong cán nhôm nóng, tại vị trí cắt đầu dải trước và sau máy cán thô. Cấu hình C865C1 lắp giữa máy cán thô và shear để cắt một đầu dải, cấu hình C865C2 lắp trước và sau shear để cắt cả hai đầu dải.

Hình dưới đây là dây chuyền cán nóng, môi trường ứng dụng điển hình của hệ thống cắt tối ưu ACOS.

Dây chuyền cán nóng ứng dụng hệ thống ACOS

Trong cán nhôm, đầu dải lỗi và vết nứt dạng cá sấu nếu không cắt đúng sẽ làm hỏng shear hoặc lọt vào công đoạn sau. ACOS theo dõi đầu dải liên tục và chỉ cắt đúng phần lỗi, giúp giảm phế liệu cắt và bảo vệ thiết bị hạ nguồn.

5. Cách chọn

Chọn C865C1 khi dây chuyền chỉ cần cắt một đầu dải tại một vị trí shear, với cảm biến lắp giữa máy cán thô và shear. Chọn C865C2 khi dây chuyền cần cắt cả hai đầu dải, với cảm biến lắp trước và sau shear, dùng 2 bộ cảm biến ALUMIVIEW và 2 bộ velocimeter ACCUSPEED ASDH.

Khi chọn cấu hình, cần xác nhận bố trí dây chuyền thực tế, vị trí shear và yêu cầu giao diện với hệ điều khiển cán, vì các yếu tố này quyết định số bộ cảm biến, bố trí tủ điều khiển và phương án tích hợp của hệ thống.

Khi cần đo tốc độ và chiều dài dải không tiếp xúc độc lập ngoài hệ ACOS, xét velocimeter ACCUSPEED trong mục 8, là thiết bị thành phần của ACOS và cũng có bài riêng trong đợt sau của loạt KELK.

6. Đặt hàng

Mã hệ đặt hàng là C865C, cần xác nhận rõ cấu hình C865C1 hay C865C2, bố trí dây chuyền, vị trí shear và yêu cầu tích hợp với hệ điều khiển cán, vì các yếu tố này quyết định cấu hình giao hàng. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Aluminum Crop Optimization.

Calibrator đi kèm có chứng chỉ truy xuất NIST, cần xác nhận riêng khi đặt hàng nếu nhà máy yêu cầu kiểm tra định kỳ bằng calibrator của hãng.

7. Câu hỏi thường gặp

ACOS C865C làm gì?

ACOS C865C phát hiện và theo dõi đầu dải, vết nứt dạng cá sấu và vết nứt trong cán nhôm nóng, điều khiển bàn lăn dừng dải đúng vị trí dưới shear và phát lệnh cắt để cắt tối ưu đầu dải.

C865C1 và C865C2 khác nhau thế nào?

C865C1 cắt một đầu, lắp giữa máy cán thô và shear. C865C2 cắt hai đầu, lắp trước và sau shear, dùng 2 bộ cảm biến ALUMIVIEW và 2 bộ velocimeter ACCUSPEED ASDH.

ACOS gồm những cảm biến nào?

ACOS gồm cảm biến ALUMIVIEW C865A và C865S cùng velocimeter laser Doppler ACCUSPEED ASDH, lắp trong tủ điều khiển đặt sàn với bộ xử lý C865C.

ACOS giảm phế liệu cắt như thế nào?

ACOS theo dõi đầu dải liên tục, dừng dải đúng vị trí dưới shear và chỉ cắt đúng phần đầu dải lỗi, tránh cắt lố vào phần dải tốt.

8. Tham khảo

Các mã liên quan trong cùng hệ cắt tối ưu của KELK:

• ACCUSPEED ASDH — velocimeter dùng trong hệ ACOS
• C965-C — hệ cắt tối ưu thép tương tự cho cán thép
