1. Giới thiệu

alpha.fi compact là hệ đo độ phẳng và contour của nokra Optische Prüftechnik (Đức), thành viên Vishay Precision Group cùng tập đoàn với KELK, được xếp dưới danh mục KELK trên website này theo quyết định phân loại của chủ website. Hệ đo độ phẳng và biên dạng tấm trong một lần đo, dùng cảm biến light-section theo nguyên lý laser triangulation.

Hệ đo được mọi hình dạng phẳng và mọi vật liệu không trong suốt, với kết quả đánh giá theo DIN EN ISO 12781 và mép dải theo DIN EN 10251. Kết quả hiển thị dạng bản đồ nhiệt 2D và mô hình 3D, lưu trữ tới 4 TB dữ liệu đo.

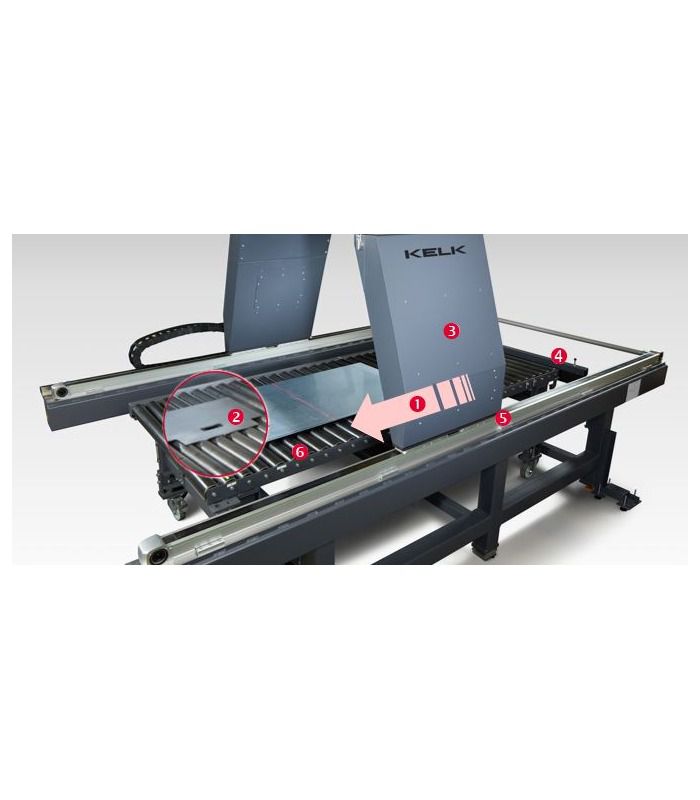

Hình ảnh thiết bị alpha.fi compact

2. Đặc điểm nổi bật

Điểm mạnh nhất của alpha.fi compact là đo cả độ phẳng và contour trong một lần đo với độ phân giải cao và độ chính xác ở mức phần trăm milimet. Độ phân giải đạt cao 5 µm, rộng 10 µm và dài 5 µm; độ chính xác đạt độ phẳng ±0,05 mm, rộng ±0,15 mm và dài ±0,10 mm theo brochure của hãng.

Hệ quét tối đa 0,5 m/s, đo vật liệu rộng từ 50 mm tới chiều rộng đo, dài từ 100 mm tới chiều dài đo và dày 0,5 đến 250 mm. Giao diện Profinet và TCP/IP giúp tích hợp hệ vào dây chuyền và hệ điều khiển nhà máy.

3. Thông số kỹ thuật

Thông số trên lấy theo brochure alpha.fi compact của nokra. Chiều dài đo ghi 5000 mm theo brochure; bản tin hãng từng ghi tới 6000 mm cho cấu hình khác, nên khi đặt hàng cần xác nhận chiều dài theo yêu cầu thực tế.

4. Ứng dụng

alpha.fi compact dùng để kiểm tra độ phẳng và contour của tấm và dải trong sản xuất thép, nhôm và gia công tấm, nơi sai lệch độ phẳng ảnh hưởng trực tiếp tới công đoạn tiếp theo như cắt, uốn và lắp ráp.

Hình dưới đây là thiết bị alpha.fi compact nhìn từ một góc khác, dùng để tham khảo hình thức hệ đo.

Hình ảnh thiết bị alpha.fi compact

Trong kiểm tra cuối dây chuyền, hệ cho ra bản đồ độ phẳng 2D và mô hình 3D để phân loại tấm, phát hiện tấm cong vênh và làm căn cứ điều chỉnh quá trình cán hoặc nắn phẳng.

5. Cách chọn

Chọn alpha.fi compact khi cần đo cả độ phẳng và contour trong một lần đo, thay vì hai hệ đo riêng. Chọn cấu hình theo chiều rộng và chiều dài tấm lớn nhất: chiều rộng tới 3200 mm, chiều dài tới 5000 mm theo brochure và mở rộng theo yêu cầu.

Khi vật liệu vượt 80°C cần xác nhận phương án đo khác, vì alpha.fi compact giới hạn nhiệt độ vật liệu tối đa 80°C. Khi vật liệu trong suốt thì hệ không phù hợp vì hệ chỉ đo vật liệu không trong suốt.

Khi cần đo độ dày thay vì độ phẳng, xét hệ alpha.ti 5.0 trong mục 8, là hệ khác họ với alpha.fi compact trong cùng dòng ALPHA của nokra.

6. Đặt hàng

Mã đặt hàng là alpha.fi compact, cần xác nhận rõ chiều rộng và chiều dài đo yêu cầu, nhiệt độ vật liệu và yêu cầu giao diện Profinet hay TCP/IP, vì các yếu tố này quyết định cấu hình giao hàng. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Flatness và Contour Gage.

Khi đặt hàng cần nêu rõ hệ thuộc dòng ALPHA của nokra (thành viên VPG) để hãng xác nhận đúng cấu hình, vì ALPHA không phải nhãn KELK trực tiếp.

7. Câu hỏi thường gặp

alpha.fi compact đo được tấm lớn cỡ nào?

alpha.fi compact đo chiều rộng tới 3200 mm và chiều dài tới 5000 mm theo brochure, mở rộng theo yêu cầu khi đặt hàng.

Độ chính xác của alpha.fi compact là bao nhiêu?

Độ chính xác đạt độ phẳng ±0,05 mm, rộng ±0,15 mm và dài ±0,10 mm theo brochure của hãng.

alpha.fi compact đo những gì và hiển thị ra sao?

alpha.fi compact đo độ phẳng và contour trong một lần đo, đánh giá theo DIN EN ISO 12781, hiển thị bản đồ nhiệt 2D và mô hình 3D, lưu trữ tới 4 TB.

alpha.fi compact có phải sản phẩm mang nhãn KELK không?

Không trực tiếp. alpha.fi compact là hệ của nokra Optische Prüftechnik (Đức), thành viên VPG cùng tập đoàn với KELK, được xếp dưới danh mục KELK trên website này.

8. Tham khảo

Các hệ cùng dòng ALPHA của nokra đã có bài riêng:

• alpha.ti 5.0 — hệ đo độ dày laser
• alpha.hot3D — hệ quét 3D phôi rèn nóng
