1. Giới thiệu

DLCXXXX-YY là load cell đĩa ROLLMAX Disc của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, chuyên đo lực tách trục cán trong nhà máy cán thép và cán kim loại. Thiết bị dùng strain gage làm phần tử đo bên trong đĩa thép, cho phép dùng kích thích DC và đáp ứng rất nhanh trước thay đổi của lực cán.

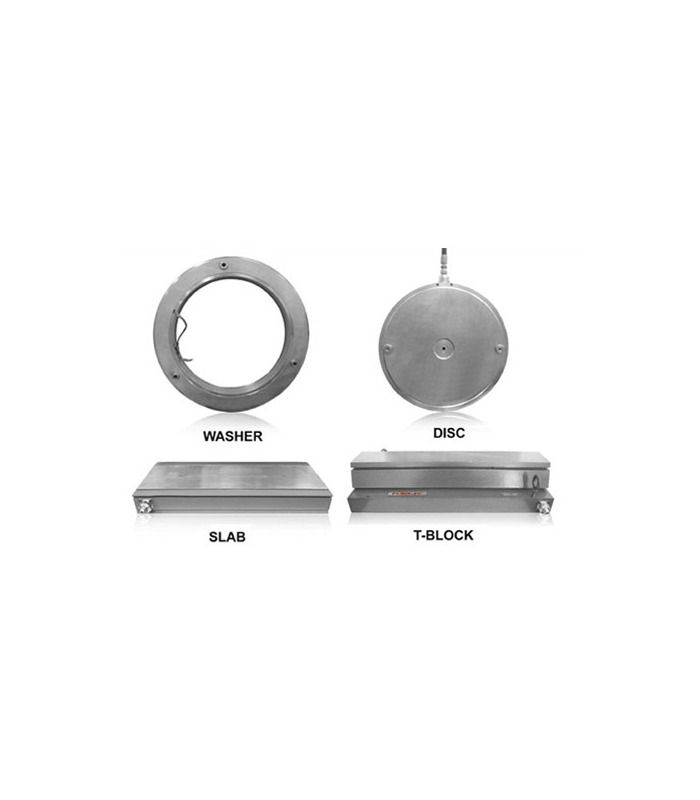

Disc là một trong bốn cấu hình của họ ROLLMAX, gồm Washer, Disc, Slab và T-Block, dùng chung nguyên lý đo và cùng dải thông số cốt lõi, khác nhau ở hình dạng để phù hợp thiết kế giá cán. Hình dưới đây cho thấy cả bốn cấu hình, trong đó Disc là đĩa thép ở góc trên bên phải.

Các cấu hình ROLLMAX — Disc ở góc trên bên phải

2. Đặc điểm nổi bật

Điểm mạnh nhất của DLCXXXX-YY là khả năng phân bố tải đều trên bề mặt đĩa nhờ tấm tải chính xác, giúp phép đo ổn định ngay cả khi tải đặt không hoàn toàn đồng tâm. Đĩa đo làm từ thép rèn hợp kim cao cấp hoặc thép không gỉ, hàn kín hermetic và nạp khí trơ khô, làm việc bền bỉ nhiều năm trong nhà cán khắc nghiệt.

Thiết bị lắp vào nhà cán hiện hữu, đo trực tiếp lực tách trục để phục vụ điều khiển độ dày tự động AGC. KELK bảo hành ROLLMAX 5 năm, bao gồm cả lỗi bất kỳ, và có chương trình rebuild đưa cell về trạng thái tốt hơn mới, giúp nhà máy chủ động kế hoạch bảo trì thay vì thay mới toàn bộ.

3. Thông số kỹ thuật

Thông số trên lấy theo datasheet DS.DLC.623.6 của hãng. Capacity cụ thể và bộ kích thước YY xác định theo mã đặt hàng từng nhà máy, vì DLCXXXX-YY là họ cấu hình, không phải một mã cố định duy nhất.

4. Ứng dụng

DLCXXXX-YY dùng để đo và điều khiển lực tách trục cán, làm đầu vào cho hệ điều khiển độ dày tự động AGC trong cán nóng và cán lạnh. Trong ứng dụng này, cell thường đặt giữa trục vít và chock đỡ trên, dùng với ổ lăn hoặc ổ trượt, và lực tách trục truyền qua tấm tải chính xác để phân bố đều lên bề mặt đĩa.

Hình dưới đây là ảnh lắp đặt thực tế các cấu hình ROLLMAX trong nhà cán, dùng để tham khảo hình thức lắp đặt chung của họ ROLLMAX, trong đó có Disc.

Hình ảnh lắp đặt ROLLMAX trong nhà cán

Ngoài nhà máy cán, DLCXXXX-YY còn dùng trong các máy móc khác có yêu cầu đo lực tải nặng trong môi trường khắc nghiệt, nơi cần độ bền và độ ổn định dài hạn.

5. Cách chọn

Chọn Disc khi thiết kế giá cán yêu cầu dạng đĩa đặc, tức cell dạng đĩa lắp giữa trục vít và chock đỡ trên. Nếu thiết kế giá cán yêu cầu dạng vòng thì chọn Washer trong cùng họ ROLLMAX, với thông số cốt lõi giống Disc, chỉ khác hình dạng.

Chọn capacity theo lực tách trục lớn nhất của giá cán: 4 chữ số trong mã là capacity tính bằng tấn, tối đa 7.500 MT, cần chọn mức bao phủ lực làm việc lớn nhất cộng dự phòng quá tải. Bộ kích thước YY chọn theo kích thước lắp đặt thực tế của giá cán, cần đối chiếu bản vẽ giá cán trước khi chốt mã.

Chọn tùy chọn nhiệt độ tới 150°C khi vị trí lắp gần nguồn nhiệt cao vượt dải chuẩn 20 đến 100°C của thông số trôi zero. Hai cấu hình còn lại của họ ROLLMAX là Slab và T-Block, xem tại trang Roll Force chính thức của hãng trong mục 8.

6. Đặt hàng

Mã đặt hàng chính là DLCXXXX-YY, cần xác nhận rõ capacity (4 chữ số, tính bằng tấn), bộ kích thước YY và có chọn tùy chọn nhiệt độ tới 150°C hay không, vì các yếu tố này quyết định cấu hình giao hàng. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Roll Force.

Chương trình rebuild của KELK đưa cell đã qua sử dụng về trạng thái tốt hơn mới, là phương án bảo trì dài hạn bên cạnh bảo hành 5 năm, cần xác nhận riêng khi đặt hàng.

7. Câu hỏi thường gặp

DLCXXXX-YY đo được tải tối đa bao nhiêu?

DLCXXXX-YY đo tới 7.500 MT, capacity cụ thể theo 4 chữ số trong mã đặt hàng của từng nhà máy.

Disc lắp ở đâu trong giá cán?

Disc thường đặt giữa trục vít và chock đỡ trên, dùng với ổ lăn hoặc ổ trượt, và lực tách trục truyền qua tấm tải chính xác để phân bố đều lên bề mặt đĩa.

Disc khác Washer ở điểm nào?

Disc là dạng đĩa đặc, Washer là dạng vòng, chọn theo thiết kế giá cán. Hai cấu hình có thông số cốt lõi giống nhau, gồm capacity tới 7.500 MT và sai số tổng hợp ±0,5% FS.

DLCXXXX-YY được bảo hành bao lâu?

KELK bảo hành ROLLMAX 5 năm, bao gồm cả lỗi bất kỳ, và có chương trình rebuild đưa cell về trạng thái tốt hơn mới.

8. Tham khảo

Các cấu hình cùng họ ROLLMAX:

• Trang Roll Force chính thức của hãng KELK — cấu hình Slab và T-Block cùng họ ROLLMAX chưa có bài riêng
