1. Giới thiệu

ACCUSPEED ASDH là thiết bị đo tốc độ laser không tiếp xúc của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, đo tốc độ và chiều dài vật liệu trong dây chuyền cán thép và cán nhôm mà không chạm vào bề mặt vật liệu. Thiết bị dùng công nghệ quang điện tử do kỹ sư KELK phát triển để làm việc ổn định trong môi trường khắc nghiệt của nhà máy cán, nơi có nhiệt độ cao, hơi nước và vảy cán.

Hệ thống gồm đầu quang ASDH đặt trên dây chuyền, tủ điện tử ASD-EU đặt trong tủ rack 19 inch, hộp nguồn và hộp nối, cùng cáp đầu quang. Đầu quang đo tốc độ bề mặt vật liệu đang chạy, tủ điện tử tích phân tốc độ theo thời gian để ra chiều dài, đồng thời giám sát chất lượng tín hiệu và bù thay đổi nhiệt độ bên trong đầu quang.

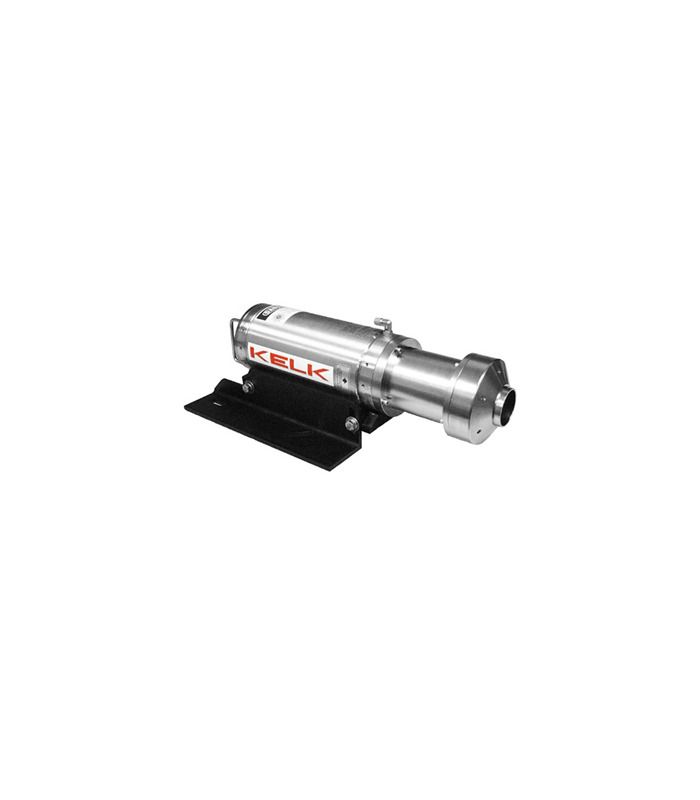

Hình ảnh thiết bị ASDH

2. Đặc điểm nổi bật

Điểm mạnh nhất của ACCUSPEED ASDH là đo không tiếp xúc với dải tốc độ rất rộng và độ chính xác gắn với trường sâu rõ ràng. Thiết bị đo tốc độ từ 0,01 đến 42 m/s, đo chiều dài tới ±32757 m, độ chính xác đạt ±0,025% trong trường sâu ±50 mm và ±0,05% trong trường sâu ±100 mm, độ lặp lại không quá 0,02%, theo datasheet DS.ASPD.887.7 của hãng.

Đầu quang được hàn kín trong vỏ thép không gỉ làm mát bằng nước, nạp khí nitơ khô, không có bộ phận nào người dùng tự bảo dưỡng bên trong. Vòi khí giữ cửa sổ quang sạch vảy oxit và hơi nước trong môi trường cán nóng, và có thêm bản vòi khí giảm tầm nhìn cho môi trường cán nguội tandem nơi tầm nhìn kém hơn.

Hình dưới đây là bộ hệ thống ACCUSPEED gồm đầu quang ASDH và tủ điện tử ASD-EU, dùng để tham khảo cấu hình đầy đủ khi đặt hàng.

Hình ảnh thiết bị ASDH, bộ hệ thống gồm đầu quang và tủ điện tử

3. Thông số kỹ thuật

Thông số trên lấy theo datasheet DS.ASPD.887.7 của hãng. Con số độ chính xác phải luôn đọc kèm điều kiện trường sâu: không ghi ±0,05% trần mà không nêu trường sâu ±100 mm, vì cùng thiết bị đạt ±0,025% khi trường sâu ±50 mm.

4. Ứng dụng

ACCUSPEED ASDH thiết kế chính cho cán nóng, đồng thời dùng được cho cán nguội, cán ống, cán thanh, cán hình, cán tấm và dây chuyền xử lý, cũng như các ứng dụng công nghiệp khác ngoài cán kim loại. Đầu quang lắp phía trên đường chuyền, và bản ASDH1000 cấu hình phù hợp có thể lắp dưới bàn lăn, tức dưới đường chuyền.

Trong quá trình cán, ASDH phục vụ theo dõi phôi chuyển cho cắt tối ưu, theo dõi chiều dài cho điều khiển chiều rộng feed-forward, đo chiều dài kiểm chứng chất lượng, đo chiều dài điều khiển cắt theo chiều dài, đo tốc độ cho điều khiển độ dày theo lưu lượng khối, đo vi sai tốc độ đồng bộ nhiều velocimeter cho điều khiển độ giãn dài, và theo dõi khuyết tật cho kiểm tra bề mặt.

5. Cách chọn

Chọn khoảng cách lắp đặt theo vị trí giá đỡ thực tế trên dây chuyền: 1000 mm cho vị trí gần, 2100 mm cho vị trí trung bình, 3500 mm cho vị trí xa, các khoảng cách khác đặt hàng riêng theo tư vấn của KELK. Khoảng cách lắp đặt càng lớn thì càng cần xét kỹ độ rung và tầm nhìn tại vị trí lắp.

Chọn vòi khí chuẩn cho môi trường cán nóng thông thường, vòi khí giảm tầm nhìn cho môi trường cán nguội tandem nơi hơi nước và tầm nhìn kém hơn, và bản có nắp che khi cần lắp dưới bàn lăn. Chọn giá đỡ cách rung khi đầu quang phải lắp trên kết cấu rung, vì rung làm nhiễu tín hiệu đo.

Chọn giao tiếp theo hệ điều khiển nhà máy: Modbus/TCP qua Ethernet là giao tiếp chuẩn, Profibus và đầu ra analog là tùy chọn khi hệ điều khiển yêu cầu. Khi cần đo độ giãn dài bằng vi sai tốc độ, dùng cổng đồng bộ đa thiết bị chuyên dụng của hệ thống.

6. Đặt hàng

Mã đặt hàng là ASDH, cần xác nhận rõ khoảng cách lắp đặt 1000, 2100 hay 3500 mm, loại vòi khí, loại giá đỡ và chiều dài cáp, vì các yếu tố này quyết định cấu hình giao hàng. Ví dụ mã ASDH-2100-S-V-15-B00 là bản khoảng cách 2100 mm, vòi khí chuẩn, giá đỡ cách rung, cáp 15 m, theo bảng mã datasheet DS.ASPD.887.7. Mỗi hệ ASDH-B00 gồm 1 đầu quang laser, 1 tủ điện tử ASD-EU, 1 hộp nguồn và hộp nối, 1 bộ cáp và dịch vụ chạy thử. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Velocity Length.

Chuyên viên ứng dụng của KELK tư vấn miễn phí bản vẽ lắp đặt chi tiết cho từng ứng dụng, gồm vị trí lắp khuyến nghị và các bộ phận phụ trợ cần thiết.

7. Câu hỏi thường gặp

ACCUSPEED ASDH đo tốc độ trong dải nào?

ACCUSPEED ASDH đo tốc độ từ 0,01 đến 42 m/s, đo chiều dài tới ±32757 m, theo datasheet DS.ASPD.887.7.

ACCUSPEED ASDH chính xác bao nhiêu?

ACCUSPEED ASDH đạt ±0,025% trong trường sâu ±50 mm và ±0,05% trong trường sâu ±100 mm, độ lặp lại không quá 0,02%.

ACCUSPEED ASDH có những khoảng cách lắp đặt nào?

ACCUSPEED ASDH có 3 khoảng cách lắp đặt chuẩn là 1000 mm, 2100 mm và 3500 mm, các khoảng cách khác đặt hàng riêng.

ASDH và ASDC khác nhau thế nào?

ASDH là mã velocimeter laser cho cán nóng, cấu hình theo khoảng cách lắp đặt và vòi khí. ASDC là mã velocimeter khác cùng họ ACCUSPEED trên trang Velocity Length chính thức của hãng, xem chi tiết tại trang hãng trong mục 8.
