Load Cell Vòng ROLLMAX Washer WLCXXXX-YY KELK

Mục lục

• 1. Giới thiệu
• 2. Đặc điểm nổi bật
• 3. Thông số kỹ thuật
• 4. Ứng dụng
• 5. Cách chọn
• 6. Đặt hàng
• 7. Câu hỏi thường gặp
• 8. Tham khảo

1. Giới thiệu

WLCXXXX-YY là load cell vòng ROLLMAX Washer của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, chuyên đo lực tách trục cán trong nhà máy cán thép và cán kim loại. Thiết bị dùng strain gage làm phần tử đo bên trong vòng thép, cho phép dùng kích thích DC và đáp ứng rất nhanh trước thay đổi của lực cán.

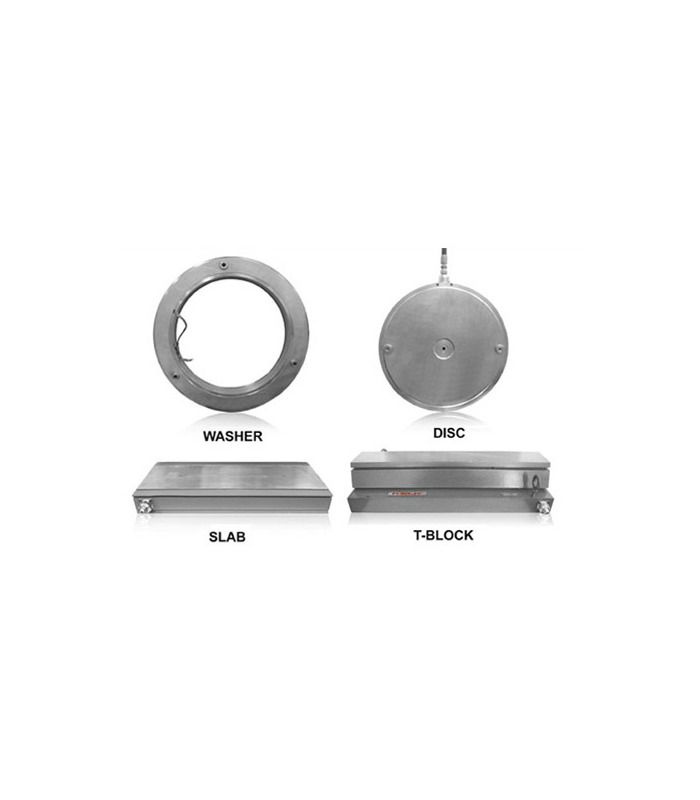

Washer là một trong bốn cấu hình của họ ROLLMAX, gồm Washer, Disc, Slab và T-Block, dùng chung nguyên lý đo và cùng dải thông số cốt lõi, khác nhau ở hình dạng để phù hợp thiết kế giá cán. Hình dưới đây cho thấy cả bốn cấu hình, trong đó Washer là vòng thép ở góc trên bên trái.

Các cấu hình ROLLMAX — Washer ở góc trên bên trái

2. Đặc điểm nổi bật

Điểm mạnh nhất của WLCXXXX-YY là độ bền trong môi trường cán khắc nghiệt cùng độ chính xác cao ở tải lớn. Vòng đo làm từ thép rèn hợp kim cao cấp hoặc thép không gỉ, hàn kín hermetic và nạp khí trơ khô, giúp thiết bị làm việc ổn định nhiều năm trong nhà cán mà không cần bảo trì thường xuyên.

Thiết bị lắp vào nhà cán hiện hữu, đo trực tiếp lực tách trục để phục vụ điều khiển độ dày tự động AGC. KELK bảo hành ROLLMAX 5 năm, bao gồm cả lỗi bất kỳ, và có chương trình rebuild đưa cell về trạng thái tốt hơn mới, giúp nhà máy chủ động kế hoạch bảo trì thay vì thay mới toàn bộ.

3. Thông số kỹ thuật

Thông số trên lấy theo datasheet DS.WLC.621.6 của hãng. Capacity cụ thể và style kích thước YY xác định theo mã đặt hàng từng nhà máy, vì WLCXXXX-YY là họ cấu hình, không phải một mã cố định duy nhất.

4. Ứng dụng

WLCXXXX-YY dùng để đo và điều khiển lực tách trục cán, làm đầu vào cho hệ điều khiển độ dày tự động AGC trong cán nóng và cán lạnh. Trong ứng dụng này, cell thường đặt giữa đai ốc và thân nhà cán, hoặc giữa ổ chặn và chock đỡ trục, và không cần tháo dỡ khi thay trục cán.

Hình dưới đây là ảnh lắp đặt thực tế các cấu hình ROLLMAX trong nhà cán, dùng để tham khảo hình thức lắp đặt chung của họ ROLLMAX, trong đó có Washer.

Hình ảnh lắp đặt ROLLMAX trong nhà cán

Ngoài nhà máy cán, WLCXXXX-YY còn dùng trong máy đúc liên tục, xe thùng rót thép, máy nắn phẳng và các ứng dụng đo lực tải nặng khác trong môi trường khắc nghiệt, nơi yêu cầu độ bền và độ ổn định dài hạn.

5. Cách chọn

Chọn Washer khi thiết kế giá cán yêu cầu dạng vòng, tức cell dạng vành khuyên lắp quanh kết cấu hiện hữu của giá cán. Nếu thiết kế giá cán yêu cầu dạng đĩa đặc thì chọn Disc trong cùng họ ROLLMAX, với thông số cốt lõi giống Washer, chỉ khác hình dạng.

Chọn capacity theo lực tách trục lớn nhất của giá cán: 4 chữ số trong mã là capacity tính bằng tấn, tối đa 7.500 MT, cần chọn mức bao phủ lực làm việc lớn nhất cộng dự phòng quá tải. Style kích thước YY chọn theo kích thước lắp đặt thực tế của giá cán, cần đối chiếu bản vẽ giá cán trước khi chốt mã.

Chọn tùy chọn nhiệt độ tới 150°C khi vị trí lắp gần nguồn nhiệt cao vượt dải chuẩn 20 đến 100°C của thông số trôi zero. Hai cấu hình còn lại của họ ROLLMAX là Slab và T-Block, xem tại trang Roll Force chính thức của hãng trong mục 8.

6. Đặt hàng

Mã đặt hàng chính là WLCXXXX-YY, cần xác nhận rõ capacity (4 chữ số, tính bằng tấn), style kích thước YY và có chọn tùy chọn nhiệt độ tới 150°C hay không, vì các yếu tố này quyết định cấu hình giao hàng. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Roll Force.

Chương trình rebuild của KELK đưa cell đã qua sử dụng về trạng thái tốt hơn mới, là phương án bảo trì dài hạn bên cạnh bảo hành 5 năm, cần xác nhận riêng khi đặt hàng.

7. Câu hỏi thường gặp

WLCXXXX-YY đo được tải tối đa bao nhiêu?

WLCXXXX-YY đo tới 7.500 MT, capacity cụ thể theo 4 chữ số trong mã đặt hàng của từng nhà máy.

Sai số tổng hợp của WLCXXXX-YY là bao nhiêu?

Sai số tổng hợp của WLCXXXX-YY là ±0,5% FS, đáp ứng dưới 0,1 ms, ngõ ra 1,0 đến 1,8 mV/V tại tải định mức.

Washer khác Disc ở điểm nào?

Washer là dạng vòng, Disc là dạng đĩa đặc, chọn theo thiết kế giá cán. Hai cấu hình có thông số cốt lõi giống nhau, gồm capacity tới 7.500 MT và sai số tổng hợp ±0,5% FS.

WLCXXXX-YY được bảo hành bao lâu?

KELK bảo hành ROLLMAX 5 năm, bao gồm cả lỗi bất kỳ, và có chương trình rebuild đưa cell về trạng thái tốt hơn mới.

8. Tham khảo

Các cấu hình cùng họ ROLLMAX:

• Trang Roll Force chính thức của hãng KELK — cấu hình Slab và T-Block cùng họ ROLLMAX chưa có bài riêng
