Hệ Quét Biên Dạng Tấm ACCUPLAN V3 KELK

Mục lục

• 1. Giới thiệu
• 2. Đặc điểm nổi bật
• 3. Thông số kỹ thuật
• 4. Ứng dụng
• 5. Cách chọn
• 6. Đặt hàng
• 7. Câu hỏi thường gặp
• 8. Tham khảo

1. Giới thiệu

ACCUPLAN V3 là hệ quét biên dạng tấm của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, đo không tiếp xúc biên dạng nhìn từ trên xuống và độ cong của tấm trong nhà máy cán tấm. Hệ đo này giúp nhà máy cán tấm giảm phế phẩm và tăng thu hồi sản phẩm, với lợi ích thu hồi có thể trị giá vài triệu đô la mỗi năm trong cả nhà máy cán tấm thủ công và tự động.

ACCUPLAN ban đầu được phát triển năm 1982 để đo biên dạng nhìn từ trên xuống và độ cong của tấm tại Nippon Steel, sau đó trở thành giải pháp đo được các nhà máy cán tấm hàng đầu thế giới ưa dùng. Trải qua hơn bốn thập kỷ kiểm chứng trong ứng dụng thực tế toàn cầu, ACCUPLAN đã đặt ra chuẩn ngành cho đo biên dạng tấm kể từ khi ra mắt năm 1982, chưa có hệ thống nào khác đạt hiệu năng tương đương.

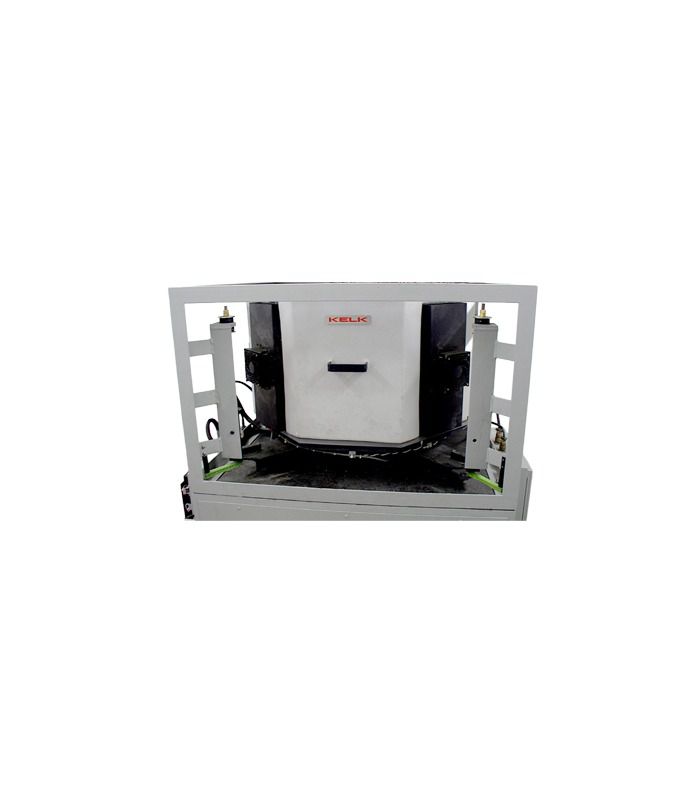

Hình ảnh thiết bị ACCUPLAN V3

2. Đặc điểm nổi bật

Điểm mạnh nhất của ACCUPLAN V3 là đo được trong môi trường nhà máy cán tấm mà hệ thống camera CCD thông thường không làm việc được. Từ vị trí tại mái nhà máy hoặc cao hơn, trên cả cần trục và ngoài tầm văng phôi lỗi, ACCUPLAN cảm nhận năng lượng bức xạ của phôi hoặc tấm xuyên qua hơi nước và sương mù, không cần chiếu sáng nền, theo trang Plate Outline chính thức của hãng.

Hệ thống camera CCD không phải lựa chọn tốt cho ứng dụng cán tấm vì nhiều lý do: trong hầu hết ứng dụng cần chiếu sáng nền, điều này không thực tế trên diện tích lớn vì nhiệt độ tấm quá thấp; mảng CCD không nhìn xuyên được hơi nước và sương mù luôn có trong nhà máy cán tấm, đặc biệt vào mùa đông; dùng quạt thổi hơi nước sẽ làm nguội tấm tới mức không mong muốn; một số hệ CCD phải lắp dưới cần trục và tương đối gần bàn lăn, dễ hư hỏng do văng phôi nếu không được kết cấu đồ sộ bảo vệ.

Hình dưới đây là banner hệ quang học của hãng, khung phải là khung quét cổng trên bàn lăn tấm, minh họa dạng lắp đặt khung cổng của hệ đo biên dạng tấm, không khẳng định là đúng máy ACCUPLAN V3.

Khung quét cổng trên bàn lăn tấm, dạng lắp đặt của hệ đo biên dạng tấm KELK

3. Thông số kỹ thuật

Thông số trên lấy theo trang Plate Outline chính thức của hãng. Hãng không công bố bảng thông số số học riêng cho ACCUPLAN V3 trên trang sản phẩm, nên bài không ghi con số độ chính xác hay dải đo cụ thể, và khi đặt hàng cần xác nhận cấu hình, vị trí lắp và phạm vi tấm đo theo nhà máy cụ thể.

4. Ứng dụng

ACCUPLAN V3 dùng trong nhà máy cán tấm thủ công và tự động. Trong nhà máy vận hành thủ công, hình ảnh biên dạng tấm giữa các lượt cán cho phép người vận hành lật ngang đúng thời điểm lý tưởng, đồng thời nhận biết và giảm độ cong khi độ cong phát sinh.

Trong ngày càng nhiều nhà máy cán tấm tự động tiên tiến nhất thế giới, phần mềm cán nhìn từ trên xuống cùng cơ cấu thủy lực mạnh được dùng để sản xuất tấm thẳng mép, nhờ đó giảm phế phẩm tới mức tối thiểu. Hệ đo biên dạng tấm là bộ phận thiết yếu của mọi hệ thống như vậy, và việc dùng hệ đo này có thể mang lại cải thiện thu hồi trị giá vài triệu đô la mỗi năm.

5. Cách chọn

Chọn ACCUPLAN V3 khi nhà máy cán tấm cần đo biên dạng và độ cong trong môi trường có hơi nước và sương mù, vì đây đúng là môi trường mà hệ thống camera CCD không làm việc được. Chọn vị trí lắp tại mái nhà máy hoặc cao hơn cần trục để tránh văng phôi và giữ tầm nhìn toàn bộ tấm, thay vì lắp dưới cần trục gần bàn lăn.

Chọn phối hợp với phần mềm cán nhìn từ trên xuống và cơ cấu thủy lực khi nhà máy tự động muốn sản xuất tấm thẳng mép và giảm phế phẩm tới mức tối thiểu, vì hệ đo biên dạng là bộ phận thiết yếu của hệ thống đó. Khi nhà máy vận hành thủ công, giá trị chính nằm ở hình ảnh biên dạng giữa các lượt cán để lật ngang đúng thời điểm và kiểm soát độ cong.

6. Đặt hàng

Mã đặt hàng là ACCUPLAN V3, cần xác nhận rõ phạm vi tấm đo, vị trí lắp đặt và hệ phần mềm cán nhìn từ trên xuống đi kèm nếu nhà máy tự động, vì các yếu tố này quyết định cấu hình giao hàng. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Plate Outline.

ACCUPLAN là hệ đo đã kiểm chứng hơn bốn thập kỷ trong các nhà máy cán tấm hàng đầu thế giới, nên khi đặt hàng cần nêu rõ loại nhà máy cán tấm đang dùng để chuyên viên ứng dụng của KELK tư vấn cấu hình phù hợp.

7. Câu hỏi thường gặp

ACCUPLAN V3 khác hệ camera CCD thế nào?

Hệ camera CCD cần chiếu sáng nền trên diện tích lớn, không nhìn xuyên hơi nước và sương mù, dùng quạt thổi sẽ làm nguội tấm, và lắp dưới cần trục gần bàn lăn dễ hư do văng phôi. ACCUPLAN V3 cảm nhận năng lượng bức xạ của tấm xuyên hơi nước và sương mù, không cần chiếu sáng nền, lắp tại mái nhà máy hoặc cao hơn cần trục.

ACCUPLAN V3 dùng cho nhà máy cán tấm nào?

ACCUPLAN V3 dùng cho cả nhà máy cán tấm thủ công và tự động, trong nhà máy thủ công giúp lật ngang đúng thời điểm và kiểm soát độ cong, trong nhà máy tự động là bộ phận thiết yếu của hệ cán nhìn từ trên xuống.

ACCUPLAN ra đời từ bao giờ?

ACCUPLAN ban đầu được phát triển năm 1982 để đo biên dạng nhìn từ trên xuống và độ cong của tấm tại Nippon Steel, và đã kiểm chứng hơn bốn thập kỷ trong ứng dụng thực tế toàn cầu.

ACCUPLAN V3 mang lại lợi ích gì?

ACCUPLAN V3 giúp giảm phế phẩm và tăng thu hồi sản phẩm, với cải thiện thu hồi có thể trị giá vài triệu đô la mỗi năm trong cả nhà máy cán tấm thủ công và tự động.

8. Tham khảo

Các mã liên quan trong cùng hệ đo lường cán của KELK:

• C965 — thước đo chiều rộng
• C885 — thước đo độ cong
• ACCUSPEED ASDH — thiết bị đo tốc độ laser
