Thiết Bị Phát Hiện Phôi Rơi ACCUDROP KELK

Mục lục

• 1. Giới thiệu
• 2. Đặc điểm nổi bật
• 3. Thông số kỹ thuật
• 4. Ứng dụng
• 5. Cách chọn
• 6. Đặt hàng
• 7. Câu hỏi thường gặp
• 8. Tham khảo

1. Giới thiệu

ACCUDROP là hệ phát hiện phôi rơi sau kéo cắt (Crop Drop Detector) của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, dùng cho dây chuyền cán nóng. Sau khi kéo cắt cắt bỏ đoạn đầu hoặc đoạn đuôi phôi, hệ thống xác nhận mảnh crop đã tách hoàn toàn khỏi phôi chuyển và rơi vào máng crop, trước khi phôi chuyển đi vào giá cán tinh.

Việc xác nhận này rất quan trọng vì một mảnh crop chưa tách hẳn mà đi theo phôi vào giá cán tinh có thể gây hư hỏng nặng cho trục cán và bề mặt phôi. ACCUDROP làm việc ngay tại máng crop sau kéo cắt, giám sát liên tục từng nhát cắt và báo kết quả về hệ điều khiển nhà máy.

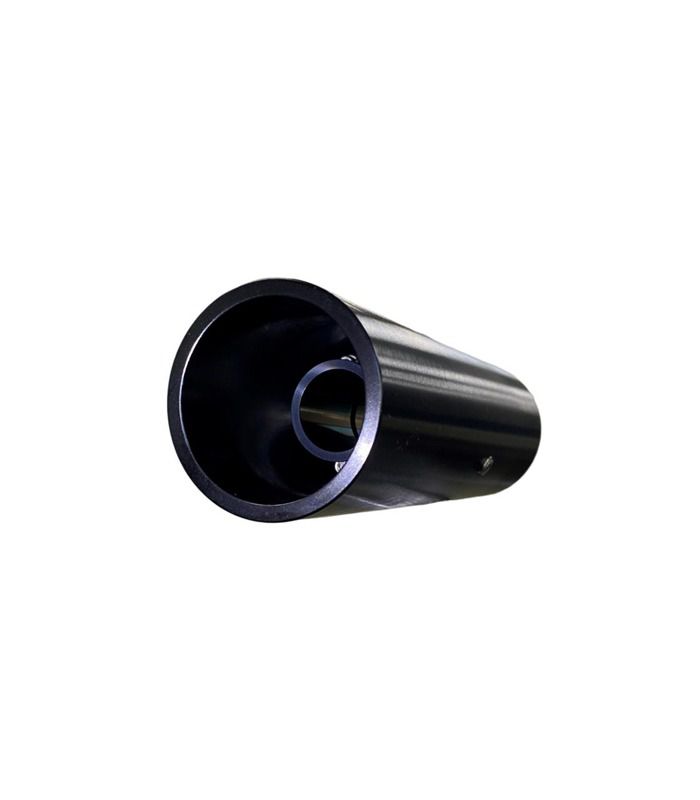

Hình ảnh thiết bị ACCUDROP

2. Đặc điểm nổi bật

Điểm mạnh nhất của ACCUDROP là công nghệ PIR (Passive Infra-Red), phát hiện chuyển động kết hợp với thay đổi nhiệt của thép nóng. Nhờ đó hệ thống vẫn phát hiện được mảnh crop ngay cả trong hơi nước và sương mù dày đặc của khu vực cán nóng, nơi cảm biến quang thông thường hay bị che khuất và báo sai.

Hệ thống dùng từ 1 đến 3 cảm biến đặt dọc máng crop, tạo dự phòng cho nhau: khi một cảm biến bị che hoặc nhiễu, các cảm biến còn lại vẫn xác nhận được mảnh crop. Bộ điều khiển xử lý tín hiệu từ các cảm biến và phát 2 loại tín hiệu về hệ điều khiển nhà máy: tín hiệu Crop Drop Confirmed khi đã phát hiện mảnh crop rơi, và tín hiệu Crop Drop Missed Alarm khi không phát hiện mảnh crop, để nhà máy dừng phôi hoặc kiểm tra trước khi phôi vào giá cán tinh. Hệ thống chạy độc lập được, không bắt buộc phải đi kèm hệ cắt tối ưu.

Hình dưới đây là sơ đồ thành phần hệ cắt tối ưu C965-C của cùng hãng, hệ thống thường lắp chung dây chuyền với ACCUDROP: ACCUDROP giám sát mảnh crop ngay sau kéo cắt mà hệ C965-C điều khiển. Hình này mô tả hệ liên quan, không phải thiết bị ACCUDROP.

Sơ đồ thành phần hệ cắt tối ưu C965-C liên quan

3. Thông số kỹ thuật

Thông số trên lấy theo trang Crop Drop Detector chính thức của hãng. Trang hãng không công bố kích thước vỏ cảm biến và thời gian đáp ứng riêng cho ACCUDROP, nên bài này không ghi hai con số đó.

4. Ứng dụng

ACCUDROP dùng cho dây chuyền cán nóng có kéo cắt đầu và đuôi phôi, lắp tại máng crop ngay sau kéo cắt và trước giá cán tinh. Mỗi nhát cắt đầu phôi và đuôi phôi đều được hệ thống giám sát, và kết quả được báo về hệ điều khiển nhà máy theo thời gian thực.

Trong vận hành, tín hiệu Crop Drop Missed Alarm giúp nhà máy dừng phôi chuyển kịp thời khi mảnh crop chưa rơi, tránh để mảnh crop đi vào giá cán tinh gây móp trục cán, xước bề mặt phôi và dừng dây chuyền dài ngày để sửa chữa. Vì vậy ACCUDROP vừa là thiết bị giám sát chất lượng cắt, vừa là lớp bảo vệ cho thiết bị cán tinh đắt tiền.

5. Cách chọn

Chọn số cảm biến theo chiều dài và hình dạng máng crop thực tế: máng ngắn và thẳng có thể chỉ cần 1 cảm biến, máng dài hoặc có đoạn cong nên dùng 2 đến 3 cảm biến dọc máng để mảnh crop không lọt khỏi vùng quan sát. Khi khu vực máng crop nhiều hơi nước và sương mù, công nghệ PIR của ACCUDROP là lựa chọn phù hợp hơn cảm biến quang thông thường.

Chọn thêm cáp bảo vệ khi đường cáp đi qua khu vực có nguy cơ va đập cơ học hoặc nhiệt độ cao bất thường. Khi nhà máy đã có hệ cắt tối ưu C965-C, ACCUDROP lắp bổ sung ngay sau kéo cắt để khép kín vòng giám sát từ tính đường cắt tối ưu đến xác nhận mảnh crop đã rơi.

6. Đặt hàng

Mã đặt hàng là ACCUDROP, mã hệ là ACD, cần xác nhận rõ số cảm biến (1, 2 hay 3), chiều dài máng crop và vị trí lắp cảm biến dọc máng, cùng tùy chọn cáp bảo vệ, vì các yếu tố này quyết định cấu hình giao hàng. Hệ thống chạy độc lập nên có thể đặt riêng mà không cần mua kèm hệ cắt tối ưu. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Crop Drop Detector.

Chuyên viên ứng dụng của KELK tư vấn vị trí đặt cảm biến dọc máng crop phù hợp với từng kiểu kéo cắt và mặt bằng nhà máy cụ thể.

7. Câu hỏi thường gặp

Hệ ACCUDROP xác nhận điều gì sau mỗi nhát cắt?

Hệ ACCUDROP xác nhận mảnh crop đầu hoặc đuôi phôi đã tách hoàn toàn khỏi phôi chuyển và rơi vào máng crop sau khi kéo cắt.

ACCUDROP dùng công nghệ phát hiện nào?

ACCUDROP dùng công nghệ PIR (Passive Infra-Red), phát hiện chuyển động kết hợp với thay đổi nhiệt của thép nóng, làm việc được trong hơi nước và sương mù của khu vực cán nóng.

ACCUDROP dùng bao nhiêu cảm biến?

ACCUDROP dùng từ 1 đến 3 cảm biến đặt dọc máng crop, các cảm biến tạo dự phòng cho nhau.

Khi không phát hiện mảnh crop thì ACCUDROP báo gì?

Khi không phát hiện mảnh crop, ACCUDROP phát tín hiệu Crop Drop Missed Alarm về hệ điều khiển nhà máy để dừng phôi hoặc kiểm tra trước khi phôi vào giá cán tinh.

8. Tham khảo

Các mã liên quan trong cùng dây chuyền cán nóng của KELK:

• C965-C — hệ cắt tối ưu điều khiển kéo cắt mà ACCUDROP giám sát phía sau
• ACCUSPEED ASDH — đo tốc độ phôi
• ACCUSCAN HMD2048 — phát hiện kim loại nóng
• C965 — thước đo chiều rộng thành phần của hệ cắt tối ưu
• Trang Crop Drop Detector chính thức của hãng KELK
