Hệ Quét 3D Phôi Rèn Nóng alpha.hot3D KELK

Mục lục

• 1. Giới thiệu
• 2. Đặc điểm nổi bật
• 3. Thông số kỹ thuật
• 4. Ứng dụng
• 5. Cách chọn
• 6. Đặt hàng
• 7. Câu hỏi thường gặp
• 8. Tham khảo

1. Giới thiệu

alpha.hot3D là hệ quét 3D phôi rèn nóng của nokra Optische Prüftechnik (Đức), thành viên Vishay Precision Group cùng tập đoàn với KELK, được xếp dưới danh mục KELK trên website này theo quyết định phân loại của chủ website. Hệ quét toàn bộ phôi rèn nóng trong buồng đo, xoay 360° với tối đa 4 cảm biến light-section và 1 cảm biến nhiệt độ, cho ra mô hình 3D của phôi ngay tại máy ép rèn.

Hệ đo phôi tới 1200°C và hoàn thành phép đo trong vài giây, sau đó dự đoán kích thước nguội của phôi để so sánh với dung sai thiết kế mà không cần chờ phôi nguội. Bàn đo đặt trên sàn máy ép rèn, tích hợp trực tiếp vào dây chuyền rèn.

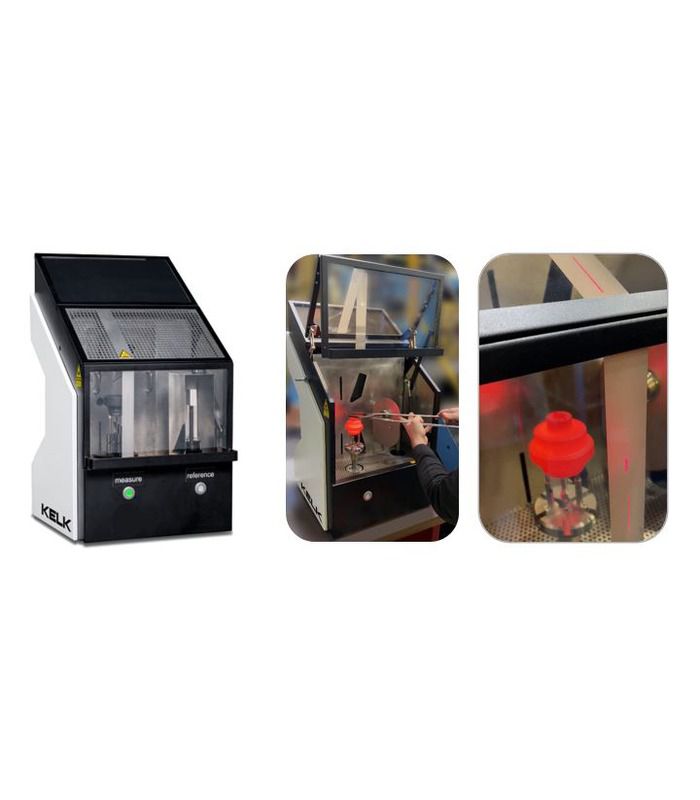

Hình ảnh thiết bị alpha.hot3D

2. Đặc điểm nổi bật

Điểm mạnh nhất của alpha.hot3D là đo phôi nóng trực tiếp tại máy ép và dự đoán kích thước nguội với độ chính xác cao. Dự đoán kích thước nguội chính xác từ ±25 µm, và thực nghiệm so với máy đo tọa độ cho lệch 5 đến 20 µm, theo brochure của hãng.

Ngoài kiểm tra kích thước, hệ theo dõi mòn dụng cụ và đánh giá theo MSA method 1, giao diện CAQ và qs-STAT giúp đưa kết quả đo vào hệ quản lý chất lượng của nhà máy rèn.

3. Thông số kỹ thuật

Thông số trên lấy theo brochure alpha.hot3D của nokra. Bản lớn tới 185 x 190 mm đang được hãng chuẩn bị, nên khi đặt hàng cho phôi lớn cần xác nhận tình trạng sẵn có của bản lớn.

4. Ứng dụng

alpha.hot3D dùng trong xưởng rèn nóng, kiểm tra phôi rèn ngay tại máy ép trước khi phôi nguội và chuyển sang công đoạn tiếp theo. Nhờ dự đoán kích thước nguội từ phép đo nóng, xưởng rèn phát hiện phôi lệch dung sai sớm và điều chỉnh quá trình rèn kịp thời.

Hình dưới đây là phôi rèn nóng tại máy ép, môi trường ứng dụng điển hình của alpha.hot3D. Hình chỉ mô tả phôi rèn, không ghi nhận chứng thực của khách hàng xuất hiện trong ảnh.

Phôi rèn nóng tại máy ép, môi trường ứng dụng của alpha.hot3D

Ngoài kiểm tra kích thước phôi, hệ theo dõi mòn dụng cụ rèn theo thời gian, giúp xưởng rèn lên lịch thay dụng cụ trước khi dụng cụ mòn gây ra phôi lỗi hàng loạt.

5. Cách chọn

Chọn alpha.hot3D khi xưởng rèn cần kiểm tra phôi nóng trực tiếp tại máy ép thay vì chờ phôi nguội mới đo. Chọn cấu hình theo kích thước phôi: mẫu đầu tiên 130 x 115 mm, bản lớn tới 185 x 190 mm đang được hãng chuẩn bị.

Khi phôi vượt 1200°C cần xác nhận giới hạn đo với hãng, vì alpha.hot3D giới hạn nhiệt độ phôi tối đa 1200°C. Khi cần đo phôi nguội hoặc chi tiết dập thay vì phôi rèn nóng, xét hệ khác trong dòng ALPHA như alpha.glass hoặc alpha.fi compact trong mục 8.

Khi cần đưa kết quả đo vào hệ quản lý chất lượng, xác nhận giao diện CAQ và qs-STAT với hệ hiện có của nhà máy, vì đây là giao diện chuẩn của alpha.hot3D.

6. Đặt hàng

Mã đặt hàng là alpha.hot3D, cần xác nhận rõ kích thước phôi, nhiệt độ phôi tối đa và yêu cầu giao diện CAQ hay qs-STAT, vì các yếu tố này quyết định cấu hình giao hàng. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Forged Part 3D Gage.

Khi đặt hàng cần nêu rõ hệ thuộc dòng ALPHA của nokra (thành viên VPG) để hãng xác nhận đúng cấu hình, vì ALPHA không phải nhãn KELK trực tiếp.

7. Câu hỏi thường gặp

alpha.hot3D đo phôi nóng tới bao nhiêu độ?

alpha.hot3D đo phôi tới 1200°C, xoay 360° trong buồng đo với tối đa 4 cảm biến light-section và 1 cảm biến nhiệt độ.

alpha.hot3D đo nhanh cỡ nào?

alpha.hot3D hoàn thành phép đo trong vài giây, cho ra mô hình 3D của phôi ngay tại máy ép rèn.

Dự đoán kích thước nguội của alpha.hot3D chính xác bao nhiêu?

Dự đoán kích thước nguội chính xác từ ±25 µm, thực nghiệm so với máy đo tọa độ cho lệch 5 đến 20 µm theo brochure của hãng.

alpha.hot3D có phải sản phẩm mang nhãn KELK không?

Không trực tiếp. alpha.hot3D là hệ của nokra Optische Prüftechnik (Đức), thành viên VPG cùng tập đoàn với KELK, được xếp dưới danh mục KELK trên website này.

8. Tham khảo

Các hệ cùng dòng ALPHA của nokra đã có bài riêng:

• alpha.fi compact — hệ đo độ phẳng
• alpha.glass — hệ đo kính cong ô tô
