1. Giới thiệu

ADT là cảm biến dịch chuyển tuyệt đối (Absolute Displacement Transducer) của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, model P619, dùng để đo vị trí tuyệt đối của piston xi lanh thủy lực và vít giá cán trong nhà máy cán. Cảm biến làm việc theo nguyên lý từ giảo (magnetostriction): thời gian chênh lệch giữa xung hỏi và xung về được chuyển trực tiếp thành vị trí, không qua bộ đếm xung tăng dần.

Cảm biến ADT model P619 gồm 2 phần riêng biệt là phần tử cảm biến và cụm nam châm. Vỏ cảm biến gắn trực tiếp vào thân xi lanh thủy lực hoặc vỏ vít giá cán, cụm nam châm gắn vào piston hoặc vít. Cáp cảm biến đi ra qua ống thủy lực bọc thép có đầu nối tới hộp nối hoặc tủ điện. Tài liệu hãng DS.ADT.809.2 tập trung vào mô tả và thông số, không kèm ảnh chụp riêng thân cảm biến, nên hình minh họa trong bài là môi trường cán nóng nơi ADT lắp đặt.

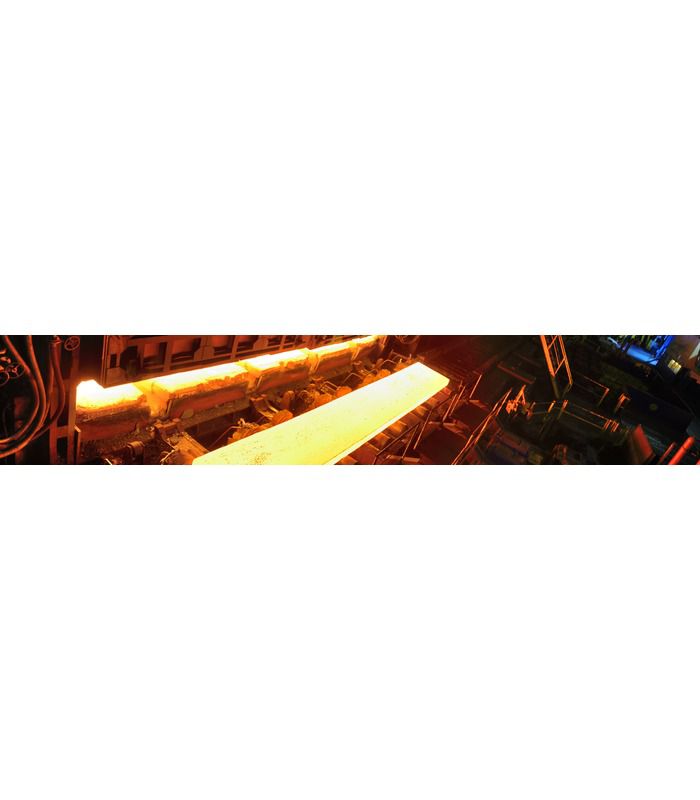

Dây chuyền cán nóng, môi trường lắp đặt của cảm biến ADT

2. Đặc điểm nổi bật

Điểm mạnh nhất của ADT là đo tuyệt đối: vị trí đo được là vị trí thật tại thời điểm đo, không phụ thuộc vào lịch sử di chuyển trước đó. Nhờ vậy cảm biến không bị ảnh hưởng bởi đỉnh tốc độ hay nhiễu điện và nhiễu từ như cảm biến tăng dần, và quan trọng nhất là không cần xác lập lại điểm zero sau khi mất điện. Khi nguồn trở lại, cảm biến báo đúng vị trí piston hoặc vít ngay lập tức mà không cần chạy về mốc chuẩn.

Cấu tạo vỏ thép không gỉ kín, chịu được dầu thủy lực và tạp chất trong nhà máy cán, có thể thiết kế riêng để thay thế cảm biến cũ mà không cần sửa lại kết cấu máy. Mỗi cảm biến đi kèm cáp dài 6 m gắn cố định, nối trực tiếp tới đồng hồ hoặc PLC mà không cần điện tử xử lý ngoài. Tùy chọn gồm tín hiệu vận tốc làm đầu ra thứ hai và module chỉnh zero và span từ xa cho bản đầu ra analog.

Hình dưới đây là các load cell ROLLMAX của KELK trong cùng hệ đo lường giá cán, nơi cảm biến ADT làm việc cùng hệ đo lực để phục vụ điều khiển độ dày tự động AGC. Hình này mô tả thiết bị đo lực liên quan, không phải cảm biến ADT.

Các load cell ROLLMAX của KELK trong cùng hệ đo lường giá cán

3. Thông số kỹ thuật

Thông số trên lấy theo datasheet DS.ADT.809.2 của hãng. Đối với đầu ra số, điểm zero và span phải tham chiếu trong PLC hoặc máy tính nhà máy, không chỉnh trên cảm biến.

4. Ứng dụng

ADT dùng cho các ứng dụng điều khiển vị trí chính xác trong toàn bộ quá trình cán kim loại, gồm phản hồi vị trí xi lanh thủy lực, định vị thanh dẫn bên (sideguide) và giám sát cùng điều khiển chuyển động vít. Đây là các vị trí quyết định khe hở trục cán và độ dày dải, nên sai số vị trí đi thẳng vào sai số độ dày thành phẩm.

Trong hệ điều khiển độ dày tự động AGC, ADT cung cấp phản hồi vị trí tuyệt đối có độ phân giải và độ tuyến tính đủ cho yêu cầu hiện đại, đồng thời không mất mốc khi mất điện đột ngột giữa ca sản xuất. Cảm biến cũng dùng khi thay thế cảm biến vị trí cũ, vì vỏ cảm biến có thể thiết kế riêng theo hốc lắp hiện có.

5. Cách chọn

Chọn hành trình theo hành trình piston hoặc vít thực tế, trong dải 50 đến 1000 mm, và cộng thêm 252 mm để có chiều dài cảm biến tối thiểu khi thiết kế hốc lắp. Chọn loại đầu ra theo hệ điều khiển nhà máy: SSI, Profibus, DeviceNet, CANbus và Ethernet là đầu ra số tuyệt đối, analog điện áp hoặc dòng điện phù hợp khi hệ điều khiển chỉ nhận tín hiệu analog.

Chọn bản analog khi cần chỉnh zero và span từ xa bằng module tùy chọn của KELK, và khi cần tín hiệu vận tốc làm đầu ra thứ hai. Khi nhà máy đã có sẵn nguồn 24 VDC, chỉ cần hộp nối tiêu chuẩn của KELK; khi chưa có nguồn, chọn thêm nguồn cấp 24 VDC của KELK, mỗi giá cán dùng một nguồn cho một cặp cảm biến.

6. Đặt hàng

Mã đặt hàng là ADT, model P619, cần xác nhận rõ hành trình đo, loại đầu ra (SSI, Profibus, DeviceNet, CANbus, Ethernet hay Analog kèm định dạng cụ thể), chiều dài cáp và các tùy chọn (tín hiệu vận tốc, module chỉnh zero và span, nguồn cấp), vì các yếu tố này quyết định cấu hình giao hàng. Mỗi giá cán cấp tiêu chuẩn gồm 2 cảm biến ADT, 2 cụm nam châm và 1 hộp nối hoặc nguồn cấp kèm tủ điện. Sản phẩm đủ chứng từ.

Trang chính thức của hãng: KELK.

Phía nhà máy cần chuẩn bị trước khi lắp đặt: hốc gia công trong xi lanh thủy lực hoặc vỏ máy để gắn thân cảm biến, bề mặt gia công trên vít hoặc piston để gắn cụm nam châm, lỗ khoan trong vít hoặc piston để luồn cần cảm biến, nguồn 24 VDC và lựa chọn loại đầu ra.

7. Câu hỏi thường gặp

Cảm biến ADT P619 đo vị trí của bộ phận nào?

Cảm biến ADT P619 đo vị trí tuyệt đối của piston xi lanh thủy lực hoặc vít giá cán, với hành trình từ 50 đến 1000 mm.

ADT có bị mất mốc đo khi mất điện không?

Không. ADT đo tuyệt đối nên không cần xác lập lại điểm zero sau khi mất điện, khác với cảm biến tăng dần.

ADT P619 có những loại đầu ra nào?

ADT P619 có các loại đầu ra SSI, Profibus, DeviceNet, CANbus, Ethernet và Analog (điện áp hoặc dòng điện).

Lắp đặt ADT P619 cần chuẩn bị những gì?

Lắp đặt ADT P619 cần hốc gia công trong xi lanh hoặc vỏ máy, bề mặt gia công cho cụm nam châm, lỗ khoan cho cần cảm biến, nguồn 24 VDC và lựa chọn loại đầu ra.

8. Tham khảo

Các mã liên quan trong cùng hệ đo lường cán của KELK:

• C965-C — hệ cắt tối ưu dùng dữ liệu vị trí và tốc độ trong dây chuyền cán nóng
• ACCUSPEED ASDH — đo tốc độ phôi
• ACCUSCAN HMD2048 — phát hiện kim loại nóng
• PTR3 — cảm biến áp suất cho hệ thủy lực cán
• C965 — thước đo chiều rộng
