Cảm Biến Áp Suất PTR3 KELK

Mục lục

• 1. Giới thiệu
• 2. Đặc điểm nổi bật
• 3. Thông số kỹ thuật
• 4. Ứng dụng
• 5. Cách chọn
• 6. Đặt hàng
• 7. Câu hỏi thường gặp
• 8. Tham khảo

1. Giới thiệu

PTR3 là cảm biến áp suất thủy lực của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, thiết kế riêng cho hệ điều khiển AGC thủy lực của nhà máy cán và các ứng dụng cán thép, cán nhôm quan trọng khác. Thiết bị kết hợp công nghệ cảm biến đã kiểm chứng của KELK với điện tử số tiên tiến để cho phép đo áp suất chính xác và tin cậy trong một vỏ bọc bền chắc.

PTR3 thể hiện độ tin cậy đã kiểm chứng của thiết kế đầu dò áp suất KELK, tạo thành giải pháp đo áp suất hoàn chỉnh trong một khối bền chắc. Biến thể ROLLMAX Fluid Pressure Transmitter cùng trang hãng là bộ truyền áp suất có điện tử xử lý tích hợp, cũng dùng cho điều khiển AGC thủy lực và các ứng dụng cán quan trọng.

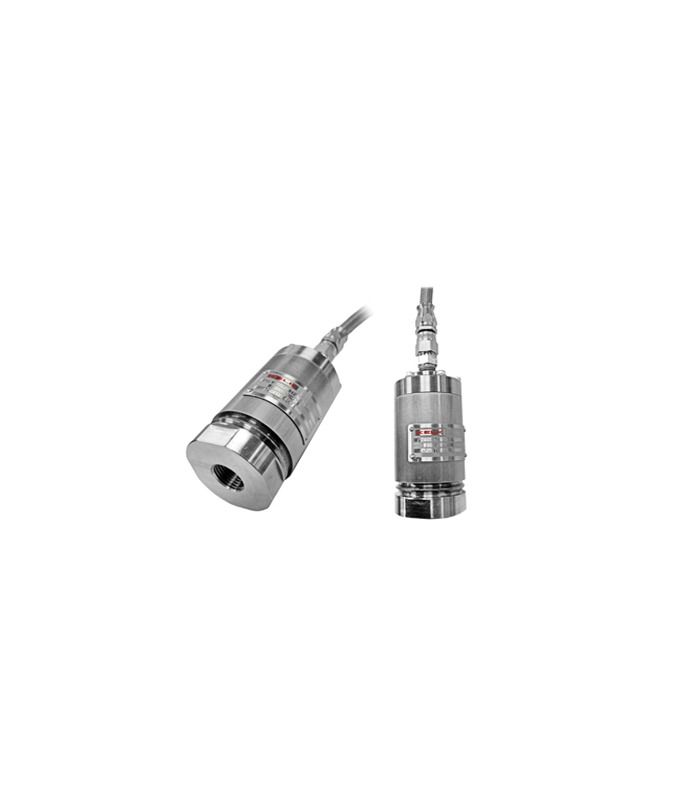

Hình ảnh thiết bị PTR3

2. Đặc điểm nổi bật

Điểm mạnh nhất của PTR3 là tốc độ đáp ứng và độ ổn định đo trong điều kiện nhà máy cán. Thiết bị có tốc độ đáp ứng cao 1 mili giây, đáp ứng yêu cầu của hệ điều khiển nhà máy hiện đại, bù nhiệt toàn phần cho độ ổn định nhiệt tốt hơn ±0,01% FS trên mỗi độ C trong dải từ -20 độ C đến +80 độ C, tuyến tính ±0,15% FS trên toàn bộ dải đo, độ lặp lại và độ trễ thấp dưới 0,05% FS, theo trang Fluid Pressure Transmitter chính thức của hãng.

Thiết bị bù số tín hiệu đầu ra nên không cần người dùng hiệu chuẩn, mỗi thiết bị kèm chứng chỉ hiệu chuẩn truy xuất NIST. Tuổi thọ làm việc 10 triệu chu kỳ đầy tải với độ tin cậy cao, khả năng quá tải 300% tải định mức mà không thay đổi đặc tính và tới 500% công suất định mức mà không hư hỏng cơ khí.

Hình dưới đây là 4 dòng load cell ROLLMAX, thiết bị cùng hệ đo lực và điều khiển AGC thủy lực mà PTR3 phục vụ, không phải bản thân PTR3.

Các dòng load cell ROLLMAX, thiết bị cùng hệ AGC thủy lực với PTR3

3. Thông số kỹ thuật

Thông số trên lấy theo trang Fluid Pressure Transmitter chính thức của hãng. Trang hãng không công bố bảng dải áp suất riêng theo từng mã cấu hình, nên khi đặt hàng cần xác nhận dải áp suất phù hợp với xi lanh thủy lực nhà máy cùng chuyên viên ứng dụng của KELK.

4. Ứng dụng

PTR3 dùng cho hệ điều khiển AGC thủy lực của nhà máy cán và các ứng dụng cán thép, cán nhôm quan trọng khác, nơi áp suất xi lanh thủy lực quyết định độ dày và chất lượng dải. Thiết bị thường được chọn lắp trong hoặc gần xi lanh thủy lực của nhà máy, với dải áp suất phù hợp cho các ứng dụng như vậy.

Trong hệ AGC, tín hiệu áp suất tốc độ cao của PTR3 làm đầu vào cho vòng điều khiển khe hở cán, giúp duy trì độ dày dải ổn định khi tải cán thay đổi. Thiết kế hàn kín và vỏ thép không gỉ cho phép thiết bị làm việc bền bỉ trong môi trường có nước, hơi nước và dầu bôi trơn của nhà máy cán.

5. Cách chọn

Chọn dải áp suất theo áp suất làm việc của xi lanh thủy lực nhà máy, vì PTR3 được cung cấp với dải áp suất phù hợp cho lắp đặt trong hoặc gần xi lanh. Chọn phụ kiện quá trình chuẩn hoặc bố trí tùy chỉnh theo đầu nối hiện hữu của hệ thủy lực, vì hãng cung cấp cả hai dạng.

Chọn hướng đầu ra cáp thẳng hàng với PTR3 hoặc vuông góc 90 độ tùy giới hạn không gian tại vị trí lắp. Chọn chiều dài cáp khác 6 m chuẩn khi khoảng cách tới hộp nối yêu cầu, vì hãng cung cấp các chiều dài khác theo đặt hàng.

6. Đặt hàng

Mã đặt hàng là PTR3, cần xác nhận rõ dải áp suất, phụ kiện quá trình, hướng đầu ra cáp và chiều dài cáp, vì các yếu tố này quyết định cấu hình giao hàng. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Fluid Pressure Transmitter.

Chuyên viên ứng dụng của KELK tư vấn mã PTR3 phù hợp cho từng ứng dụng cũng như điện tử đi kèm thích hợp, nên khi đặt hàng cần nêu rõ vị trí lắp và hệ điều khiển AGC đang dùng.

7. Câu hỏi thường gặp

PTR3 đáp ứng nhanh bao nhiêu?

PTR3 có tốc độ đáp ứng cao 1 mili giây, đáp ứng yêu cầu của hệ điều khiển nhà máy hiện đại.

PTR3 chính xác bao nhiêu?

PTR3 có tuyến tính ±0,15% FS trên toàn bộ dải đo, độ lặp lại và độ trễ dưới 0,05% FS, ổn định nhiệt tốt hơn ±0,01% FS trên mỗi độ C trong dải -20 độ C đến +80 độ C.

PTR3 chịu quá tải bao nhiêu?

PTR3 chịu quá tải 300% tải định mức mà không thay đổi đặc tính và tới 500% công suất định mức mà không hư hỏng cơ khí.

PTR3 kèm cáp dài bao nhiêu?

PTR3 kèm cáp bọc Teflon 6 m đấu nối bắt vít tại hộp nối, các chiều dài khác có sẵn, cáp được bảo vệ bằng ống thủy lực bọc thép bên ngoài.

8. Tham khảo

Các mã liên quan trong cùng hệ đo lực cán của KELK:

• ROLLMAX Washer — load cell vòng
• Tensiometer TCA — load cell đo lực căng
• Trang Roll Force chính thức của hãng KELK — dòng load cell ROLLMAX
