Load Cell Đo Lực Căng Tensiometer TCA KELK

Mục lục

• 1. Giới thiệu
• 2. Đặc điểm nổi bật
• 3. Thông số kỹ thuật
• 4. Ứng dụng
• 5. Cách chọn
• 6. Đặt hàng
• 7. Câu hỏi thường gặp
• 8. Tham khảo

1. Giới thiệu

TCA là cụm load cell đo lực căng Tensiometer của KELK, thương hiệu thuộc Vishay Precision Group Canada ULC, dùng để đo lực căng dải trong nhà máy cán thép và dây chuyền xử lý dải. Dải chạy qua một trục cảm biến cân bằng động, và cụm load cell đặt dưới ổ đỡ ở hai đầu trục sẽ cảm nhận thành phần lực do dải tác dụng.

Lực căng dải T được tính từ thành phần lực pháp tuyến đo được FLC và hằng số hình học k phụ thuộc góc ôm dải và hình học lắp đặt, theo công thức T = FLC/k. Cách đo này cho tín hiệu lực căng trực tiếp và liên tục để phục vụ điều khiển quá trình cán và xử lý dải.

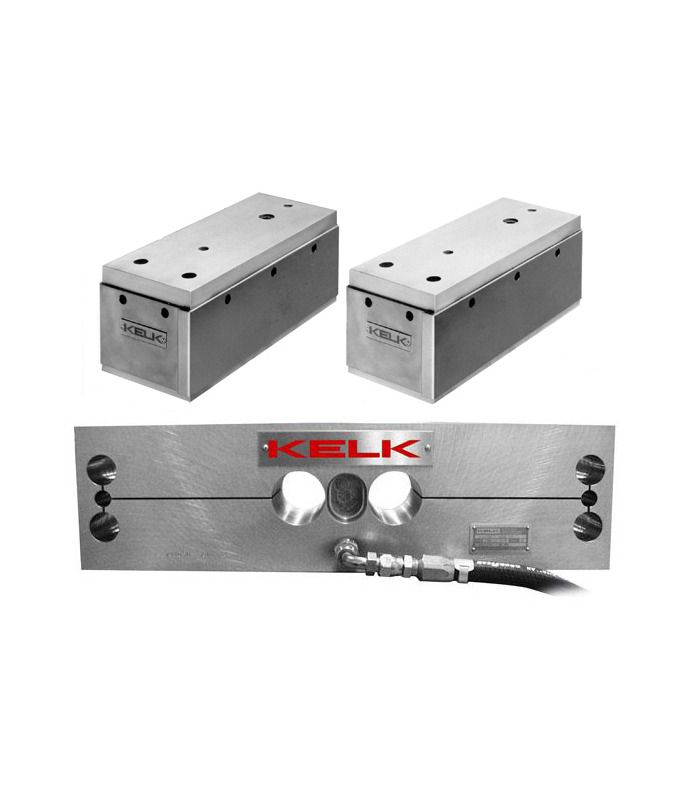

Hình ảnh thiết bị TCA

2. Đặc điểm nổi bật

Điểm mạnh nhất của TCA là độ chính xác hiệu chuẩn cao cùng khả năng chịu quá tải rất lớn. Cụm có chặn quá tải trong cell chịu ít nhất 20 lần quá tải mà không hỏng cơ khí, độ chính xác hiệu chuẩn đạt ±0,1% FS truy xuất NIST, tuyến tính 0,25% FS và độ lặp lại 0,05% FS.

TCA có hai bản single range và dual range, trong đó bản dual range tích hợp cell capacity thấp và cell capacity cao trong cùng một cụm. Trục cảm biến cân bằng động giúp phép đo ít nhạy với rung động của dây chuyền, và độ võng tối đa chỉ 0,11 mm giữ hình học đo ổn định trong quá trình làm việc.

3. Thông số kỹ thuật

Thông số trên lấy theo datasheet DS.TCA.542.5 của hãng. Biến thể liên quan Monobloc Tensiometer Transducers là load cell một khối hàn kín cho ứng dụng lực căng thấp, được nhắc trong bài này và không có bài riêng.

4. Ứng dụng

TCA dùng để đo lực căng dải trong nhà máy cán nóng, cán lạnh và dây chuyền xử lý dải, nơi tín hiệu lực căng là đầu vào cho điều khiển tốc độ, điều khiển cuộn và kiểm soát chất lượng dải. Phép đo liên tục và chính xác giúp giữ lực căng ổn định, hạn chế đứt dải và lỗi bề mặt do căng quá mức hoặc chùng dải.

Hình dưới đây là dây chuyền cán nóng, môi trường ứng dụng điển hình của phép đo lực căng bằng Tensiometer.

Dây chuyền cán nóng ứng dụng đo lực căng

Trong điều kiện cán khắc nghiệt, TCA làm việc chính xác và tin cậy nhờ trục cảm biến cân bằng động và chặn quá tải trong cell. Khi ứng dụng chỉ cần đo lực căng thấp trên dây chuyền xử lý, có thể xét biến thể Monobloc Tensiometer Transducers, là load cell một khối hàn kín của cùng họ sản phẩm.

5. Cách chọn

Chọn bản single range khi dải lực căng làm việc hẹp và ổn định quanh một mức. Chọn bản dual range khi dải lực căng làm việc rộng, vì bản này tích hợp cell capacity thấp và cell capacity cao trong cùng một cụm, giữ độ chính xác ở cả mức căng thấp và mức căng cao.

Chọn TCA khi dây chuyền cần phép đo lực căng trực tiếp từ trục cảm biến, thay vì suy ra gián tiếp từ dòng động cơ hay mô-men. Khi cần suy ra lực căng từ tay looper trong cán nóng tốc độ cao thì xét cụm Looper Load Cell Assemblies trong mục 8, là thiết bị khác họ với TCA.

Trước khi chốt cấu hình, cần xác nhận kích thước trục cảm biến, góc ôm dải và hình học lắp đặt, vì hằng số k trong công thức T = FLC/k phụ thuộc các yếu tố này và quyết định độ chính xác của phép đo lực căng.

6. Đặt hàng

Mã hệ đặt hàng là TCA, cần xác nhận rõ bản single range hay dual range, kích thước trục cảm biến, góc ôm dải và hình học lắp đặt, vì các yếu tố này quyết định cấu hình giao hàng. Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Tension.

Khi ứng dụng có lực căng thấp và cần dạng một khối hàn kín, cần nêu rõ yêu cầu biến thể Monobloc Tensiometer Transducers khi đặt hàng để hãng xác nhận cấu hình phù hợp.

7. Câu hỏi thường gặp

TCA đo lực căng bằng nguyên lý nào?

TCA đo qua trục cảm biến cân bằng động, load cell dưới ổ đỡ hai đầu trục cảm nhận thành phần lực pháp tuyến FLC, và lực căng dải T tính theo công thức T = FLC/k với k là hằng số hình học.

Độ chính xác của TCA là bao nhiêu?

TCA có độ chính xác hiệu chuẩn ±0,1% FS truy xuất NIST, tuyến tính 0,25% FS, hysteresis dưới 0,1% FS và độ lặp lại 0,05% FS.

Chặn quá tải của TCA chịu được bao nhiêu?

Chặn quá tải trong cell của TCA chịu ít nhất 20 lần quá tải mà không hỏng cơ khí.

Single range và dual range khác nhau thế nào?

Single range là một mức capacity, dual range tích hợp cell capacity thấp và cell capacity cao trong cùng một cụm để giữ độ chính xác trên dải lực căng rộng.

8. Tham khảo

Biến thể liên quan:

• Trang Tension chính thức của hãng KELK — biến thể Monobloc Tensiometer Transducers cho ứng dụng lực căng thấp chưa có bài riêng
