Van bi wafer FB1 Adler có kích thước và áp suất nào?

Van bi wafer FB1 Adler S.p.A. có kích thước DN 40-125, áp suất PN 10-40 / ANSI 150, thân dẹt đúc kẹp giữa hai mặt bích, chiều dài lắp đặt theo EN 558 basic series 100.

Van bi wafer FB1 khác gì van bi mặt bích?

FB1 có thân dẹt, kẹp trực tiếp giữa hai mặt bích nên ngắn và nhẹ hơn van bi mặt bích cùng cỡ, lắp đặt nhanh và tiết kiệm không gian; van mặt bích có thân dài hơn, chịu áp cao hơn.

Mua van bi wafer FB1 Adler chính hãng ở đâu tại Việt Nam?

Liên hệ TMP Equipment qua hotline 0342 099 990 (Zalo/WhatsApp) hoặc email sale12@tmpvietnam.com để được báo giá van bi wafer FB1 Adler S.p.A. chính hãng Ý.

Van Bi Wafer FB1 Adler S.p.A. Việt Nam

Name: Van Bi Wafer FB1 Adler S.p.A. Việt Nam
Brand: Adler S.p.A.
SKU: FB1

Mã sản phẩm:

Van Bi Wafer FB1 Adler S.p.A.

Giá:

Liên hệ: 0342 099 990

Xuất xứ:

Italy - Ý

Email:

sale12@tmpvietnam.com

Mô tả:

Van bi wafer FB1 Adler S.p.A. (Ý) thân dẹt gọn nhẹ, DN 40-125, PN 10-40, kẹp giữa 2 mặt bích. Lắp đặt nhanh, tiết kiệm không gian cho hệ thống HVAC, xử lý nước.

Chia sẻ:

Số lượng

Chi tiết sản phẩm

Van Bi Wafer FB1 Adler S.p.A. Việt Nam

Van bi wafer FB1 Adler S.p.A. thân dẹt chính hãng Ý

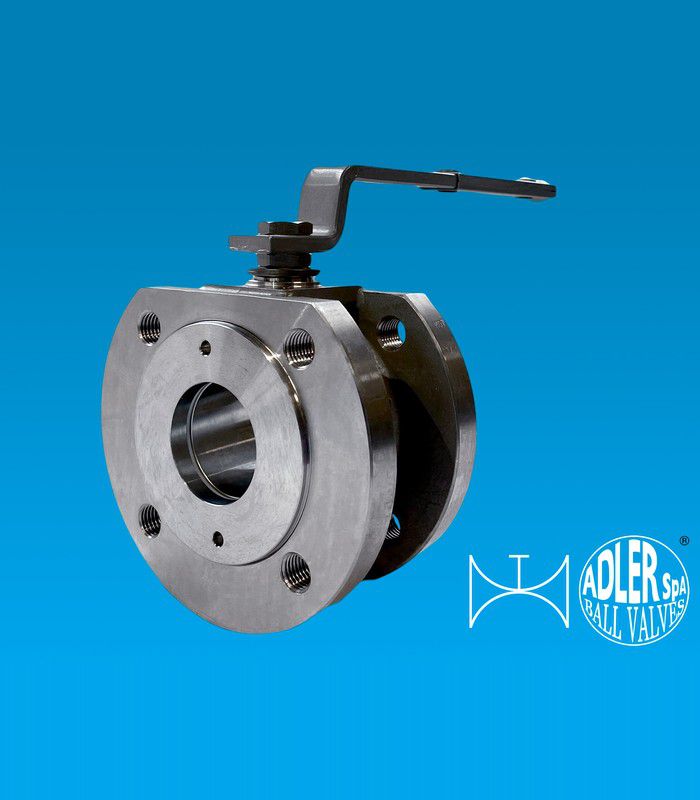

Hình ảnh Van bi wafer FB1 Adler S.p.A. chính hãng

1. Tổng Quan Van Bi Wafer FB1 Adler S.p.A.

Van bi wafer FB1 Adler S.p.A. (Ý) là van bi thân dẹt (corpo piatto), lỗ thông toàn phần (full bore), đúc theo tiêu chuẩn EN 12516-2 và ISO 14313. Thiết kế kẹp trực tiếp giữa hai mặt bích đường ống với chiều dài lắp đặt ngắn theo EN 558 basic series 100, dải kích thước DN 40 - 125 và áp suất PN 10 - 40 / ANSI 150 — FB1 là giải pháp gọn nhẹ, tiết kiệm không gian cho hệ thống PCCC, cấp thoát nước và HVAC tại Việt Nam.

Van bi wafer FB1 đạt đầy đủ chứng nhận ATEX, PED, TPED 2010/35/UE, Fire Safe, SIL 3 và ISO 15848. 100% van FB1 được Adler kiểm tra bằng khí nén 7 bar ngâm nước trước khi xuất xưởng, đảm bảo độ kín tuyệt đối cho từng sản phẩm.

2. Thông Số Kỹ Thuật Van Bi Wafer FB1

Thông số	Giá trị
Model	FB1
Loại van	Van bi thân dẹt wafer, lỗ thông toàn phần (full bore)
Phương pháp chế tạo	Đúc (casting)
Vật liệu thân	Inox (thép carbon sơn epoxy)
Kích thước	DN 40 - 125
Áp suất làm việc	PN 10 ÷ 40 / ANSI 150
Kiểu lắp đặt	Kẹp giữa 2 mặt bích, chiều dài theo EN 558 basic series 100
Tiêu chuẩn chế tạo	EN 12516-2, ASME B16.34, ISO 14313, EN 1092-1, EN 1759-1, ASME B16.5
Chứng nhận	ATEX, PED, TPED 2010/35/UE, Fire Safe, SIL 3, ISO 15848, EAC
Thiết bị chống tĩnh điện	Có (theo BS 5146/74)
Xuất xứ	Ý (Italy)

Lưu ý kỹ thuật: Chiều dài lắp đặt ngắn theo EN 558 basic series 100 giúp FB1 thay thế trực tiếp van bướm hoặc van bi mặt bích cũ mà thường không cần cắt nối lại đường ống. Thân van nhẹ hơn đáng kể so với van bi mặt bích cùng cỡ, giảm tải trọng lên đường ống và giá đỡ.

Bảng kích thước chi tiết

Kích thước	DN 40	DN 50	DN 65	DN 80	DN 100	DN 125
Chiều cao H (mm)	110	120	144	152	174	188
Chiều dài lắp đặt L (mm)	58	56	67	68	70	97
Tay gạt M (mm)	280	280	370	370	470	650
Khoảng cách N (mm)	54	54	70	70	70	97
Kích thước S (mm)	64	84	103	120	154	182
Trọng lượng (kg)	5	7	11	15	20	31

Bản vẽ kỹ thuật chi tiết với đầy đủ kích thước có trong catalogue chính hãng Adler S.p.A. Liên hệ TMP Equipment để nhận file PDF.

3. Ưu Điểm Nổi Bật Của Van Bi Wafer FB1

Gọn nhẹ, tiết kiệm không gian lắp đặt

Thiết kế thân dẹt kẹp giữa hai mặt bích giúp van bi wafer FB1 có chiều dài lắp đặt ngắn và trọng lượng nhẹ hơn nhiều so với van bi mặt bích cùng kích thước — lý tưởng cho các vị trí chật hẹp trong trạm bơm, phòng kỹ thuật tòa nhà.

Lắp đặt nhanh, dễ thay thế

FB1 lắp trực tiếp giữa hai mặt bích hiện hữu bằng bulong dài, không cần thêm đoạn ống nối. Khi cần thay thế van bướm cũ, FB1 thường lắp vừa mà không phải cắt ống, tiết kiệm thời gian ngừng hệ thống.

Độ kín vượt trội so với van bướm

Với cơ chế bi xoay và đệm PTFE, van bi wafer FB1 cho độ kín cao hơn hẳn van bướm cùng phân khúc — phù hợp cho hệ thống PCCC và cấp nước yêu cầu không rò rỉ.

Chứng nhận đầy đủ, kiểm tra 100%

FB1 đạt ATEX, PED, TPED, Fire Safe, SIL 3 và ISO 15848. Mỗi van đều trải qua kiểm tra khí nén 7 bar ngâm nước trước khi xuất xưởng theo tiêu chuẩn EN 12266-1 / ANSI B16.34.

4. Ứng Dụng Van Bi Wafer FB1 Adler S.p.A.

PCCC: hệ thống chữa cháy, trạm bơm cứu hỏa — độ kín cao, chứng nhận Fire Safe
Cấp thoát nước: trạm bơm, mạng lưới phân phối nước đô thị và công nghiệp
HVAC: hệ thống điều hòa trung tâm, đường ống nước nóng/lạnh trong tòa nhà
Công nghiệp nhẹ: đường ống công nghệ không gian hẹp
Thay thế van bướm: nâng cấp độ kín cho hệ thống hiện hữu mà không sửa đường ống

5. Cấu Hình Và Tùy Chọn Van Bi Wafer FB1

Tùy chọn	Mô tả
Vật liệu	Inox tiêu chuẩn; thép carbon sơn epoxy theo yêu cầu
Đệm làm kín	PTFE tiêu chuẩn; tùy chọn PTFE pha thủy tinh, than chì, inox, đồng, PEEK
O-ring ty van	Tùy chọn theo bằng sáng chế n°00219688
Chống cháy	Cấu hình Fire Safe theo ISO 10497 / API 607 / BS6755
Phiên bản nhiệt độ thấp	Tùy chọn cryogenic
Tay gạt	Tay gạt tiêu chuẩn; tùy chọn tay gạt oval, nối dài ty
Tự động hóa	Lắp được bộ truyền động khí nén, motor điện, hộp công tắc hành trình

6. Liên Hệ Báo Giá Van Bi Wafer FB1 Adler S.p.A.

TMP Equipment là nhà phân phối thiết bị công nghiệp tại Việt Nam. Quý khách cần báo giá Van Bi Wafer FB1 Adler S.p.A. chính hãng Ý, vui lòng liên hệ:

Điện thoại/Zalo/WhatsApp: 0342 099 990
Email: sale12@tmpvietnam.com

Trang sản phẩm chính thức của hãng: ADLER S.p.A. – FB1 Wafer Ball Valve
