Van bi 3 ngã FV4 Adler dùng để làm gì?

Van bi 3 ngã FV4 Adler S.p.A. dùng để chuyển hướng dòng chảy 90°, trộn hai dòng thành một hoặc phân phối một dòng thành hai — thay thế cụm hai van 2 ngã và một tê nối trong hệ thống đường ống.

Van bi 3 ngã FV4 Adler có kích thước nào?

Van bi 3 ngã FV4 Adler S.p.A. có kích thước DN 40-200, áp suất PN 10-40 / ANSI 150 (tùy chọn ANSI 300-600), thân dẹt wafer, bi chữ L hoặc chữ T.

Mua van bi 3 ngã FV4 Adler chính hãng ở đâu tại Việt Nam?

Liên hệ TMP Equipment qua hotline 0342 099 990 (Zalo/WhatsApp) hoặc email sale12@tmpvietnam.com để được báo giá van bi 3 ngã FV4 Adler S.p.A. chính hãng Ý.

Van Bi 3 Ngã FV4 Adler S.p.A. Việt Nam

Name: Van Bi 3 Ngã FV4 Adler S.p.A. Việt Nam
Brand: Adler S.p.A.
SKU: FV4

Mã sản phẩm:

Van Bi 3 Ngã FV4 Adler S.p.A.

Xuất xứ:

Italy - Ý

Email:

sale12@tmpvietnam.com

Giá:

Liên hệ: 0342 099 990

Mô tả:

Van bi 3 ngã FV4 Adler S.p.A. (Ý) wafer 90°, DN 40-200, chuyển hướng dòng chảy L/T port. Cho hệ thống phân phối, trộn dòng.

Chia sẻ:

Số lượng

Chi tiết sản phẩm

Van Bi 3 Ngã FV4 Adler S.p.A. Việt Nam

Van bi 3 ngã FV4 Adler S.p.A. wafer 90° chính hãng Ý

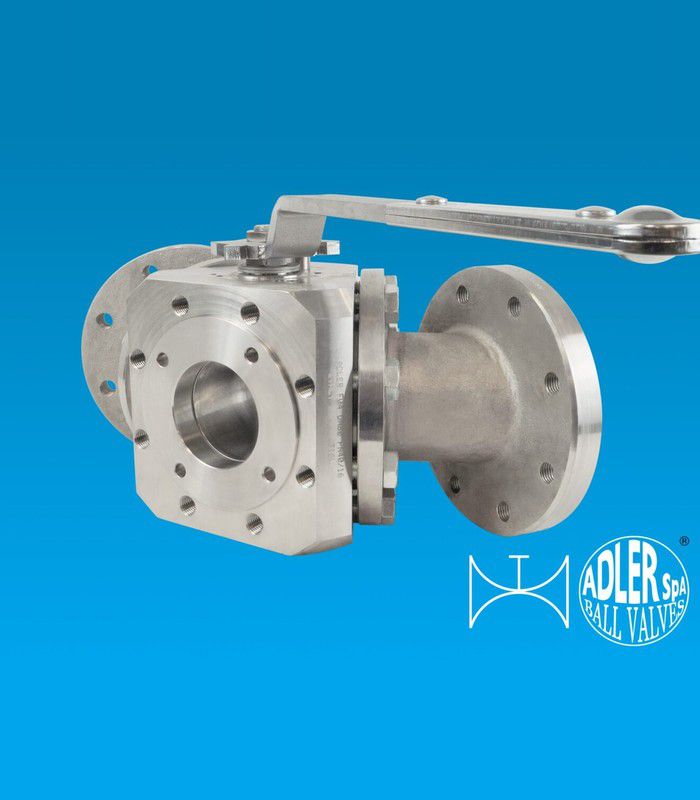

Hình ảnh Van bi 3 ngã FV4 Adler S.p.A. chính hãng

1. Tổng Quan Van Bi 3 Ngã FV4 Adler S.p.A.

Van bi 3 ngã FV4 Adler S.p.A. (Ý) là van bi 3 ngã 90° thân dẹt wafer, lỗ thông toàn phần (full bore), chế tạo từ thanh thép tròn hoặc vật đúc theo tiêu chuẩn EN 12516-2 và ISO 14313. Với dải kích thước DN 40 - 200 và áp suất PN 10 - 40 / ANSI 150 (tùy chọn ANSI 300 - 600), FV4 đảm nhận vai trò chuyển hướng, trộn hoặc phân phối dòng chảy trong một thân van duy nhất — thay thế hai van 2 ngã và một tê nối trong hệ thống đường ống.

Thiết kế 3 ngã của FV4 được bảo hộ bằng sáng chế n°00219616. Van đạt đầy đủ chứng nhận ATEX, PED, Fire Safe, SIL 3 và ISO 15848, 100% kiểm tra khí nén 7 bar ngâm nước trước khi xuất xưởng. Tại Việt Nam, FV4 phù hợp cho hệ thống hóa chất, thực phẩm và các quy trình cần chuyển đổi dòng chảy linh hoạt.

2. Thông Số Kỹ Thuật Van Bi 3 Ngã FV4

Thông số	Giá trị
Model	FV4
Loại van	Van bi 3 ngã 90° thân dẹt wafer, lỗ thông toàn phần (full bore)
Phương pháp chế tạo	Thanh thép tròn (bar) hoặc đúc (casting)
Vật liệu thân	Thép carbon, inox, thép đặc biệt
Kích thước	DN 40 - 200
Áp suất làm việc	PN 10 ÷ 40 / ANSI 150 (ANSI 300 - 600 theo yêu cầu)
Kiểu lắp đặt	Thân dẹt wafer kẹp giữa mặt bích
Tiêu chuẩn chế tạo	EN 12516-2, ASME B16.34, ISO 14313
Đặc điểm độc quyền	Thiết kế 3 ngã có bằng sáng chế n°00219616
Chứng nhận	ATEX, PED, Fire Safe (ISO 10497/API 607/BS6755), SIL 3, ISO 15848, EAC
Thiết bị chống tĩnh điện	Có (theo BS 5146/74)
Xuất xứ	Ý (Italy)

Lưu ý kỹ thuật: Một van bi 3 ngã FV4 thay thế được cụm hai van 2 ngã cộng một tê nối: giảm số mối nối trên đường ống, giảm chi phí vật tư và nhân công lắp đặt, đồng thời giảm điểm rò rỉ tiềm ẩn. Tay gạt của FV4 có hai chế độ vận hành — chuyển hướng dòng hoặc trộn dòng — tùy cấu hình bi van chữ L hoặc chữ T.

Bảng kích thước chi tiết

Kích thước	DN 40	DN 50	DN 65	DN 80	DN 100	DN 125	DN 150	DN 200
Chiều cao H (mm)	109	119	143	152	172	185	253	295
Tay gạt M (mm)	287	287	374	374	657	657	750	900
Kích thước S (mm)	200	230	290	310	350	400	550	600

Bản vẽ kỹ thuật chi tiết với đầy đủ kích thước có trong catalogue chính hãng Adler S.p.A. Liên hệ TMP Equipment để nhận file PDF.

3. Ưu Điểm Nổi Bật Của Van Bi 3 Ngã FV4

Một van thay ba thiết bị

Van bi 3 ngã FV4 thực hiện chức năng chuyển hướng hoặc trộn dòng mà thông thường cần hai van 2 ngã và một tê nối — giúp hệ thống gọn hơn, ít mối nối hơn và chi phí tổng thấp hơn.

Thiết kế 3 ngã có bằng sáng chế

Cấu trúc bi 3 ngã của FV4 được bảo hộ bằng sáng chế n°00219616 của Adler, tối ưu dòng chảy qua van để giảm tổn thất áp suất so với cụm van ghép thông thường.

Thân wafer gọn nhẹ

Thiết kế thân dẹt wafer giúp FV4 nhẹ và ngắn hơn van 3 ngã mặt bích cùng cỡ, dễ lắp đặt trong không gian hẹp và giảm tải cho đường ống.

Chứng nhận đầy đủ cho quy trình công nghệ

FV4 đạt ATEX, PED, Fire Safe, SIL 3 và ISO 15848 — đáp ứng yêu cầu an toàn của hệ thống hóa chất, thực phẩm và dược phẩm nơi van 3 ngã thường được sử dụng.

4. Ứng Dụng Van Bi 3 Ngã FV4 Adler S.p.A.

Hóa chất: chuyển hướng dòng hóa chất giữa các bồn, trộn dòng phối liệu
Thực phẩm và đồ uống: phân phối dòng nguyên liệu, chuyển đổi đường ống vệ sinh
Dược phẩm: hệ thống phân phối cần chuyển hướng linh hoạt
Xử lý nước: chuyển đổi dòng giữa các cụm lọc, bể chứa
Hệ thống nhiệt: chuyển đổi dòng nóng/lạnh trong HVAC công nghiệp

5. Cấu Hình Và Tùy Chọn Van Bi 3 Ngã FV4

Tùy chọn	Mô tả
Cấu hình bi van	Bi chữ L (chuyển hướng) hoặc bi chữ T (trộn/phân phối dòng)
Áp suất	PN 10 - 40 / ANSI 150 tiêu chuẩn; ANSI 300 - 600 theo yêu cầu
Vật liệu	Thép carbon, inox, thép đặc biệt
Đệm làm kín	PTFE; PTFE pha thủy tinh, than chì, inox, đồng, PEEK
O-ring ty van	Tùy chọn theo bằng sáng chế n°00219688
Chống cháy	Cấu hình Fire Safe theo ISO 10497 / API 607 / BS6755
Tay gạt	Tay gạt tiêu chuẩn; tùy chọn tay gạt oval, nối dài ty
Tự động hóa	Lắp được bộ truyền động khí nén, motor điện, hộp công tắc hành trình

6. Liên Hệ Báo Giá Van Bi 3 Ngã FV4 Adler S.p.A.

TMP Equipment là nhà phân phối thiết bị công nghiệp tại Việt Nam. Quý khách cần báo giá Van Bi 3 Ngã FV4 Adler S.p.A. chính hãng Ý, vui lòng liên hệ:

Điện thoại/Zalo/WhatsApp: 0342 099 990
Email: sale12@tmpvietnam.com

Trang sản phẩm chính thức của hãng: ADLER S.p.A. – FV4 Ball Valve
