Bộ Truyền Động Khí Nén APM Adler S.p.A. Việt Nam

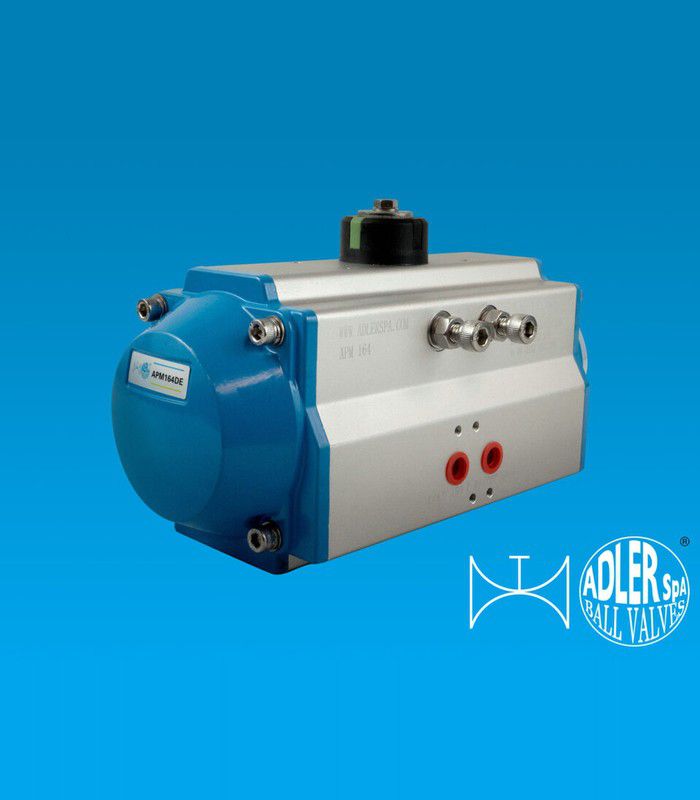

Hình ảnh Bộ truyền động khí nén APM Adler S.p.A. chính hãng

1. Tổng Quan Bộ Truyền Động Khí Nén APM Adler S.p.A.

Bộ truyền động khí nén APM Adler S.p.A. (Ý) là xy lanh khí nén tác động đơn hoặc tác động kép dùng để tự động hóa van bi, với pignone (bánh răng) bằng thép không gỉ (tới model APM 287). Kết nối van theo chuẩn ISO 5211/DIN 3337 và giao diện NAMUR theo VDI/VDE 3845 cho hộp công tắc, van điện từ — APM tương thích với van bi Adler và mọi van bi chuẩn ISO 5211 khác trên thị trường.

Bộ truyền động khí nén APM có hai phiên bản hành trình 90° (van 2 ngã) và 120° (van 3 ngã), điều chỉnh cơ ±5°, áp suất khí cấp 2,5 - 8 bar, nhiệt độ làm việc -20°C đến +80°C. APM đạt chứng nhận ATEX, SIL 3 và EAC, có tùy chọn tay quay khẩn cấp (bằng sáng chế 002113) và chỉ thị đa vị trí. Tại Việt Nam, APM là lựa chọn để tự động hóa van bi Adler trong dây chuyền sản xuất.

2. Thông Số Kỹ Thuật Bộ Truyền Động Khí Nén APM

Bảng kích thước chi tiết

Bản vẽ kỹ thuật chi tiết với đầy đủ kích thước có trong catalogue chính hãng Adler S.p.A. Liên hệ TMP Equipment để nhận file PDF.

3. Ưu Điểm Nổi Bật Của Bộ Truyền Động Khí Nén APM

Pignone inox chống ăn mòn

Bộ truyền động khí nén APM sử dụng pignone bằng thép không gỉ (tới model APM 287) thay vì thép carbon thông thường — chống gỉ trong môi trường ẩm, hơi hóa chất, kéo dài tuổi thọ actuator trong điều kiện vận hành thực tế.

Chuẩn kết nối quốc tế ISO 5211 / NAMUR

Mặt bích đáy theo ISO 5211/DIN 3337 và giao diện trên theo NAMUR VDI/VDE 3845 giúp APM lắp vừa van bi Adler lẫn van các hãng khác cùng chuẩn, đồng thời gắn trực tiếp hộp công tắc hành trình và van điện từ mà không cần phụ kiện chuyển đổi.

An toàn khi mất khí: tay quay khẩn cấp

Tùy chọn tay quay khẩn cấp (bằng sáng chế 002113) cho phép vận hành van bằng tay khi mất nguồn khí — chi tiết quan trọng với van an toàn trong hệ thống không được phép kẹt ở một vị trí.

Chứng nhận SIL 3 và ATEX

APM đạt SIL 3 theo IEC 61508 và ATEX — đủ điều kiện sử dụng trong hệ thống điều khiển an toàn và môi trường cháy nổ, tương xứng với đẳng cấp chứng nhận của van bi Adler.

4. Ứng Dụng Bộ Truyền Động Khí Nén APM Adler S.p.A.

• Tự động hóa van bi Adler: kết hợp APM với van bi FR2, FR3, FP3, FE2, FV4 thành bộ van điều khiển khí nén hoàn chỉnh
• Dây chuyền sản xuất: đóng/mở van tự động theo tín hiệu điều khiển, thay thế thao tác tay
• Hệ thống an toàn: van tác động đơn (spring return) tự đóng khi mất khí — dùng cho đường gas, hóa chất
• Van 3 ngã: phiên bản APM 120° điều khiển van bi 3 ngã FV4/FZ4
• Nâng cấp hệ thống cũ: thay thế actuator cũ chuẩn ISO 5211 mà không sửa mặt bích

5. Cấu Hình Và Tùy Chọn Bộ Truyền Động Khí Nén APM
