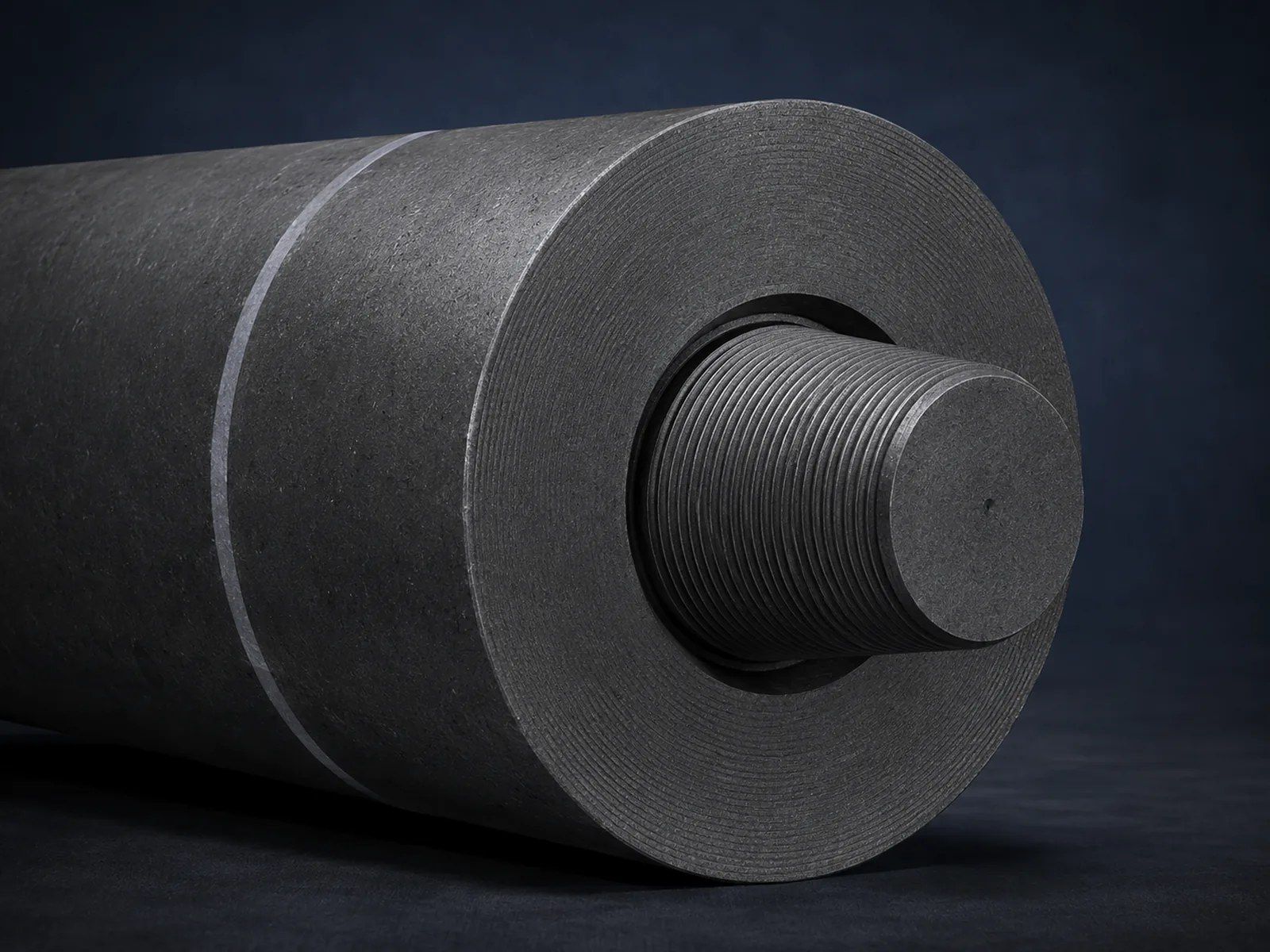

Nipple Điện Cực Graphite 3TPI Graphite India: Bảng Mô-Men Siết & Hướng Dẫn Lắp Đặt

Điện cực graphite trong lò hồ quang không hoạt động đơn lẻ — các đoạn điện cực được nối tiếp thành cột dài nhờ nipple (đầu nối ren). Mối nối này phải chịu dòng điện hàng chục nghìn ampe, rung động và sốc nhiệt liên tục; chỉ cần siết sai mô-men là có thể gây phóng hồ quang tại mối nối, nóng cục bộ và gãy điện cực. Nipple 3TPI của Graphite India Limited (Ấn Độ) là chuẩn ren cho điện cực từ 250 mm trở lên, với bảng mô-men siết khuyến nghị chi tiết theo từng đường kính. TMP VIỆT NAM phân phối chính hãng tại Việt Nam.

Trang sản phẩm chính thức của hãng : Graphite India – Graphite Electrodes

1. Nipple Điện Cực Graphite Là Gì?

Nipple là đoạn graphite hình trụ có ren hai đầu, dùng để nối các đoạn điện cực thành một cột điện cực liên tục trong lò hồ quang. Khi đoạn điện cực phía dưới bị tiêu hao dần, đoạn mới được nối thêm vào phía trên qua nipple — vì vậy mối nối nipple là điểm xung yếu nhất của cả cột điện cực: mọi dòng điện đều phải đi qua tiết diện tiếp xúc tại đây.

Một mối nối đạt chuẩn phải đảm bảo tiếp xúc điện tốt (điện trở mối nối thấp), độ cứng vững cơ học (chịu được mô-men xoắn khi nâng/hạ cột điện cực) và kín khít (không để xỉ hay kim loại lỏng lọt vào ren).

2. Phân Biệt Nipple 3TPI Và 4TPI

Theo catalogue của Graphite India, nipple được phân loại theo bước ren (TPI – threads per inch):

Ren 3TPI có bước ren thưa hơn, phù hợp với điện cực đường kính lớn nơi lực siết và tải cơ học tại mối nối rất cao. Theo catalogue hãng, nipple mã 215T3 được dùng chung cho điện cực 350 mm và 400 mm.

3. Bảng Mô-Men Siết Khuyến Nghị

Mô-men siết đúng là yếu tố sống còn của mối nối. Bảng khuyến nghị của Graphite India:

4. Đặc Điểm Nipple Của Graphite India

• Lắp sẵn trước xuất xưởng: điện cực từ 350 mm trở lên được lắp sẵn nipple trước khi xuất xưởng — giảm công đoạn tại hiện trường và đảm bảo mối nối đạt chuẩn nhà máy.
• Pitch plug: điện cực từ 250 mm trở lên được lắp pitch plug (nút hắc ín) — khi lò nóng lên, pitch nóng chảy lấp đầy khe ren, tăng độ kín và độ dẫn điện của mối nối.
• Dust slot: mọi nipple đều có rãnh thoát bụi — tránh bụi graphite kẹt trong ren khi siết, giúp ren ăn khớp hoàn toàn.
• Vật liệu: nipple được chế tạo từ graphite có cấp tương đương hoặc cao hơn điện cực mà nó nối, đảm bảo không trở thành điểm yếu về điện và nhiệt.

5. Hướng Dẫn Lắp Đặt & Siết Đúng Mô-Men

Quy trình nối điện cực đúng chuẩn (tham khảo thực hành chung của ngành):

1. Vệ sinh ren: thổi sạch bụi graphite trong lỗ ren điện cực và trên ren nipple bằng khí nén; kiểm tra ren không sứt mẻ.
2. Vặn tay trước: vặn nipple vào bằng tay cho đến khi chạm cứng — đảm bảo ren ăn khớp đúng, không bị cấn chéo.
3. Siết bằng cờ lê lực: siết đến đúng mô-men trong bảng khuyến nghị của hãng theo đường kính điện cực.
4. Kiểm tra độ thẳng: sau khi nối, cột điện cực phải thẳng trục — lệch trục gây ứng suất uốn và gãy khi vận hành.
5. Bảo quản: nipple dự phòng giữ trong bao bì gốc, tránh va đập làm sứt ren; khu vực lắp đặt giữ khô ráo, sạch bụi.

6. Liên Hệ Báo Giá & Tư Vấn Kỹ Thuật
