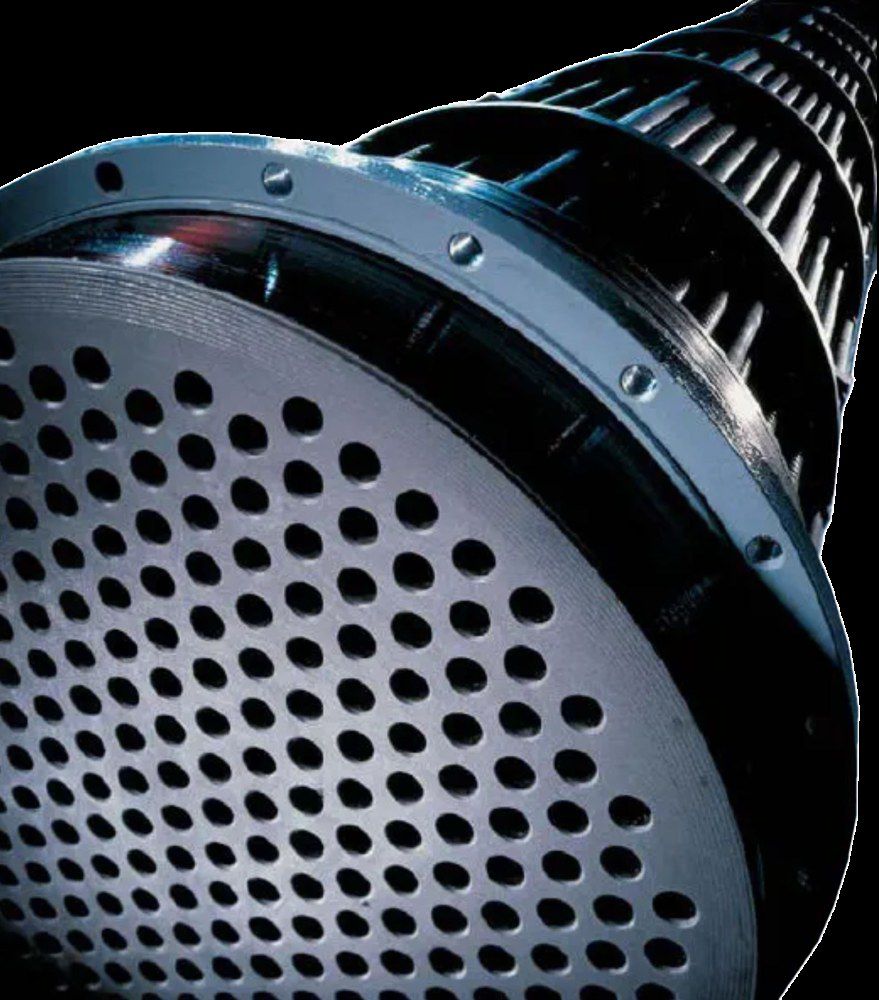

Bộ Trao Đổi Nhiệt Graphite Dạng Ống Chùm Graphite India

Trong các nhà máy hóa chất, phân bón và dược phẩm, ăn mòn thiết bị là nguyên nhân hàng đầu gây dừng máy ngoài kế hoạch. Bộ trao đổi nhiệt graphite dạng ống chùm (shell & tube) của Graphite India Limited (Ấn Độ) là giải pháp đã được kiểm chứng toàn cầu: ống và tấm ống làm từ graphite không thấm (impervious graphite) chịu được các môi chất ăn mòn khắc nghiệt mà thép không gỉ hay hợp kim niken khó đảm đương về chi phí. Thiết bị đạt chứng nhận ASME U-Stamp (gia hạn 2026) và CE-PED, do TMP VIỆT NAM phân phối chính hãng tại Việt Nam.

Thông tin hãng sản xuất : Graphite India – Impervious Graphite Equipment

1. Bộ Trao Đổi Nhiệt Graphite Ống Chùm Là Gì?

Bộ trao đổi nhiệt graphite dạng ống chùm (shell & tube graphite heat exchanger) là thiết bị trao đổi nhiệt trong đó chùm ống (tube bundle) và tấm ống (tube sheet) được chế tạo từ graphite không thấm — loại graphite đã tẩm nhựa phenolic để lấp đầy lỗ rỗng, vừa giữ khả năng dẫn nhiệt của graphite vừa chống thấm và chống ăn mòn trước hóa chất. Vỏ thiết bị (shell) thường làm từ thép carbon bọc lót hoặc vật liệu phù hợp với phía môi chất không ăn mòn.

Theo các báo cáo thị trường, cấu hình ống chùm chiếm khoảng 65% thị phần thiết bị trao đổi nhiệt graphite toàn cầu — là cấu hình phổ thông nhất nhờ kết cấu quen thuộc, dễ bảo trì và thay thế chùm ống. Graphite India Limited được các hãng nghiên cứu thị trường điểm tên trong nhóm nhà sản xuất chủ chốt của phân khúc này.

2. Cấu Tạo & Nguyên Lý Hoạt Động

Thiết bị gồm các bộ phận chính:

• Chùm ống graphite: các ống graphite không thấm đặt song song, là bề mặt trao đổi nhiệt chính; môi chất ăn mòn đi trong ống.
• Tấm ống (tube sheet) graphite: cố định hai đầu chùm ống, ngăn rò rỉ giữa hai phía môi chất.
• Vỏ (shell) và nắp: dẫn môi chất phía vỏ (thường là nước làm mát, hơi nước hoặc môi chất không ăn mòn).
• Vách ngăn (baffles): định hướng dòng chảy phía vỏ để tăng hiệu quả trao đổi nhiệt.

Nguyên lý hoạt động tương tự bộ trao đổi nhiệt ống chùm thông thường: hai dòng môi chất có nhiệt độ khác nhau chảy ở hai phía (trong ống / ngoài ống), nhiệt truyền qua thành ống graphite. Điểm khác biệt cốt lõi là toàn bộ bề mặt tiếp xúc với môi chất ăn mòn đều là graphite không thấm, loại bỏ nguy cơ ăn mòn điểm, ăn mòn kẽ hở thường gặp ở thiết bị kim loại.

3. Ưu Điểm Vượt Trội So Với Thiết Bị Kim Loại

4. Các Cấu Hình & Chức Năng

Dòng thiết bị ống chùm của Graphite India được chế tạo theo yêu cầu công nghệ (engineered-to-order) với các chức năng:

5. Chứng Nhận & Tiêu Chuẩn Chế Tạo

Thiết bị graphite chịu ăn mòn (IGE) của Graphite India được chế tạo theo các tiêu chuẩn bình chịu áp lực quốc tế:

• ASME U-Stamp — chứng nhận bình chịu áp lực của Hiệp hội Kỹ sư Cơ khí Mỹ (được gia hạn tháng 8/2026).
• CE-PED 2014/68/EU — chỉ thị thiết bị chịu áp lực của Liên minh châu Âu.
• ISO 9001:2015 — hệ thống quản lý chất lượng (TÜV NORD).
• KOSHA, DOSH, SANS 347 và tiêu chuẩn bình chịu áp lực Nhật Bản cho các thị trường xuất khẩu.
• Vật liệu kiểm tra theo EN 10204 3.1 / 3.2 — truy xuất nguồn gốc vật liệu đầy đủ.

Hãng tự chủ nguyên liệu graphite và nhựa phenolic tẩm ngay trong nhà máy — kiểm soát chất lượng từ khâu nguyên liệu đầu vào thay vì mua ngoài.

6. Ứng Dụng Thực Tế Theo Ngành

• Chlor-alkali: ngưng tụ và làm mát HCl trong dây chuyền sản xuất xút-clo — ứng dụng lõi của thiết bị graphite.
• Phân bón: trao đổi nhiệt trong hệ axit sulfuric, axit phosphoric.
• Dược phẩm & hóa chất nông nghiệp: ngưng tụ hơi dung môi, làm mát dòng phản ứng ăn mòn.
• Xử lý bề mặt kim loại: gia nhiệt / làm mát bể axit tẩy rửa.
• Hóa dầu & luyện kim: các vị trí trao đổi nhiệt tiếp xúc môi chất ăn mòn.

7. Vì Sao Nên Mua Từ TMP Việt Nam

8. Liên Hệ Báo Giá & Tư Vấn Kỹ Thuật

Thiết bị được thiết kế theo yêu cầu công nghệ của từng nhà máy (công suất, môi chất, nhiệt độ, áp suất). Để nhận báo giá và tư vấn cấu hình phù hợp, quý khách vui lòng gửi thông số công nghệ hoặc liên hệ trực tiếp:

1. Hàng chính hãng 100%: nhập khẩu trực tiếp từ Graphite India Limited (Ấn Độ), đầy đủ chứng nhận CO/CQ và hồ sơ vật liệu EN 10204.
2. Tư vấn chọn cấu hình đúng: kỹ sư TMP đối chiếu môi chất, nhiệt độ, áp suất thực tế với bảng tương thích hóa chất của hãng trước khi báo giá.
3. Giá cạnh tranh: là đối tác phân phối chính thức, TMP mang lại mức giá tốt nhất cùng chính sách hỗ trợ đại lý, dự án.
4. Đồng hành trọn vòng đời: hỗ trợ lắp đặt, hướng dẫn vận hành, cung cấp phụ tùng thay thế (chùm ống, gioăng, tấm ống) nhanh chóng.
