Đồng Hồ Đo Lưu Lượng Khí Nhiệt Dạng Cắm TGF450 Comate

Name: Đồng Hồ Đo Lưu Lượng Khí Nhiệt Dạng Cắm TGF450 Comate
Brand: Comate
Availability: InStock

Mã sản phẩm:

TGF450

Email:

sale12@tmpvietnam.com

Giá:

Liên hệ: 0342 099 990

Xuất xứ:

China - Trung Quốc

Mô tả:

Đồng hồ đo lưu lượng nhiệt dạng cắm TGF450 của Comate, mẫu kinh tế cho khí nén và nitơ, ống cắm DN25 tới DN400 mm và inline DN15 tới DN300 mm, độ chính xác 1,5% RD cộng 0,5% FS, lắp nóng không cần dừng hệ thống.

Chia sẻ:

Số lượng

Chi tiết sản phẩm

Mục lục

1. Giới thiệu
2. Đặc điểm nổi bật
3. Thông số kỹ thuật
4. Ứng dụng
5. Cách chọn
6. Đặt hàng
7. Câu hỏi thường gặp
8. Tham khảo

1. Giới thiệu

Đồng Hồ Đo Lưu Lượng Khí Nhiệt Dạng Cắm TGF450 Comate là đồng hồ đo lưu lượng nhiệt kinh tế của hãng Comate, dùng nguyên lý tán nhiệt với 2 cảm biến RTD để đo trực tiếp lưu lượng khối và lưu lượng chuẩn của khí nén, nitơ và oxy. Đây là mẫu kinh tế nhất của họ đồng hồ nhiệt Comate và là tiền nhiệm trực tiếp của TGF460, với đầu dò mỏng hơn và hộp hiển thị nhỏ gọn hơn, giúp lắp đặt dễ dàng hơn trên ống hiện hữu.

TGF450 đo được vận tốc thấp tới 0,3 Nm/s trên tỉ số turndown 100:1, phù hợp đo lưu lượng nhỏ và phát hiện rò rỉ khí mà đồng hồ thông thường bỏ sót. Thiết bị lắp dạng cắm hoặc inline mặt bích, lắp nóng không cần dừng dòng nhờ dụng cụ khoan lắp nóng và thiết kế chống bật, kèm hiệu chuẩn bằng hệ vòi phun âm thanh và chứng chỉ hiệu chuẩn theo máy.

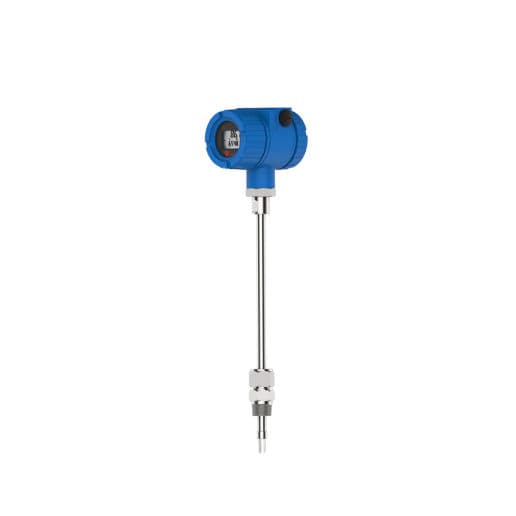

Hình ảnh thiết bị TGF450

2. Đặc điểm nổi bật

Nguyên lý tán nhiệt với 2 RTD: một đo vận tốc dòng khí, một đo nhiệt độ dòng khí, cho lưu lượng khối trực tiếp.
Độ chính xác 1,5% RD cộng 0,5% FS trên tỉ số turndown 100:1, giới hạn dưới 0,3 Nm/s.
Mẫu kinh tế nhất cho khí nén và nitơ, đầu dò mỏng và hộp hiển thị nhỏ gọn hơn TGF460.
Lắp nóng không dừng dòng, thiết kế chống bật và van bi, dụng cụ khoan lắp nóng tùy chọn.
Đầu ra tần số và 4-20mA chuẩn, RS485 và Bluetooth chuẩn, tùy chọn HART.
Màn hình LCD 2 dòng kèm 3 nút bấm, hiển thị lưu lượng khối, lưu lượng tổng và lưu lượng thể tích ở điều kiện chuẩn.
Hiệu chuẩn bằng hệ vòi phun âm thanh, kèm chứng chỉ hiệu chuẩn theo máy.

Hình ảnh thiết bị TGF450

3. Thông số kỹ thuật

Thông số	TGF450
Nguyên lý đo	Tán nhiệt (thermal dispersion), 2 RTD: một đo vận tốc dòng khí, một đo nhiệt độ dòng khí
Môi chất	Khí nén, nitơ, oxy (bảng catalogue của hãng ghi khí nén và nitơ)
Cỡ ống dạng cắm	DN25 tới DN400 mm (phần giới thiệu datasheet và listing hãng ghi tới DN500 mm)
Cỡ ống dạng inline	DN15 tới DN300 mm (catalogue của hãng ghi DN25 tới DN300 mm)
Dải vận tốc	0,3 tới 150 Nm/s, chọn trong 6 dải của hãng: 0,3 tới 30; 0,6 tới 60; 0,9 tới 90; 1,2 tới 120; 1,5 tới 150; 1,8 tới 180 Nm/s
Độ chính xác	1,5% RD cộng 0,5% FS
Tỉ số turndown	100:1
Nhiệt độ môi chất	Âm 40 tới cộng 150 độ C
Áp suất làm việc	Dạng cắm 1,6 MPa; dạng mặt bích cắm và mặt bích inline 4,0 MPa
Nguồn cấp	AC 85 tới 264 V hoặc DC 15 tới 32 V (catalogue của hãng ghi DC 16 tới 32 V)
Thời gian đáp ứng	1 giây
Đầu ra	Tần số và 4-20mA chuẩn; 4-20mA kèm HART tùy chọn
Truyền thông	RS485 và Bluetooth chuẩn
Hiển thị	LCD 2 dòng kèm 3 nút bấm; lưu lượng khối, lưu lượng tổng, lưu lượng thể tích ở điều kiện chuẩn
Cấp bảo vệ	IP65
Chiều dài đầu dò	255 mm, 320 mm hoặc 395 mm, chọn theo cỡ ống
Lắp đặt	Dạng cắm hoặc inline mặt bích; lắp nóng không dừng dòng; thiết kế chống bật; van bi; dụng cụ khoan lắp nóng tùy chọn; logger trực tuyến tùy chọn

4. Ứng dụng

Đo lưu lượng khí nén và nitơ trên ống tổng và ống nhánh trong nhà máy.
Giám sát tiêu thụ khí theo dây chuyền và tính toán chi phí năng lượng.
Phát hiện rò rỉ khí nhờ khả năng đo vận tốc thấp tới 0,3 Nm/s.
Đo lưu lượng tại ống hiện hữu không thể dừng hệ thống nhờ lắp nóng.
Đo khí trong dây chuyền yêu cầu chứng chỉ hiệu chuẩn kèm theo máy.

5. Cách chọn

Chọn dạng cắm cho ống DN25 tới DN400 mm và dạng inline mặt bích cho ống DN15 tới DN300 mm. Chiều dài đầu dò chọn trong 3 cỡ 255 mm, 320 mm và 395 mm theo đường kính ống. Dải vận tốc chọn trong 6 dải của hãng sao cho vận tốc làm việc nằm trong dải đo.

TGF450 là lựa chọn kinh tế khi nhu cầu chỉ là khí nén và nitơ ở nhiệt độ tới 150 độ C và áp suất dạng cắm tới 1,6 MPa. Khi ống cắm vượt DN400 mm, khi nhiệt độ vượt 150 độ C hoặc khi cần đo đa khí ở áp suất cao, mẫu TGF600 là lựa chọn phù hợp hơn. Khi cần đầu dò dày hơn và hộp hiển thị lớn hơn cho cùng phân khúc, mẫu kế tiếp TGF460 là lựa chọn thay thế.

6. Đặt hàng

Khi đặt hàng, cung cấp môi chất, đường kính ống, nhiệt độ và áp suất làm việc, dải vận tốc, chiều dài đầu dò, kiểu lắp dạng cắm hoặc inline, cùng yêu cầu đầu ra và truyền thông. Nhiệt độ và áp suất quyết định bản lắp và bản áp suất, vì vậy cần khai báo đúng điều kiện làm việc thực tế.

Sản phẩm đủ chứng từ.

Trang sản phẩm chính thức của hãng: Trang đồng hồ đo lưu lượng khí nhiệt của Comate — hãng chưa có trang sản phẩm riêng cho TGF450; đây là trang danh mục khí nhiệt gần nhất và ảnh TGF450 nằm ngay đầu trang đó.

7. Câu hỏi thường gặp

TGF450 đo được những loại khí nào?

TGF450 đo khí nén, nitơ và oxy theo datasheet của hãng; bảng catalogue của hãng ghi khí nén và nitơ.

TGF450 lắp được trên ống cỡ nào?

Dạng cắm lắp trên ống DN25 tới DN400 mm và dạng inline lắp trên ống DN15 tới DN300 mm; phần giới thiệu datasheet ghi dạng cắm tới DN500 mm.

TGF450 khác TGF460 ở điểm nào?

TGF450 là tiền nhiệm trực tiếp của TGF460, với đầu dò mỏng hơn và hộp hiển thị nhỏ gọn hơn, lắp đặt dễ dàng hơn, trong khi giữ cùng độ chính xác 1,5% RD cộng 0,5% FS.

TGF450 có cần dừng hệ thống khi lắp không?

Không. TGF450 lắp nóng không cần dừng dòng nhờ dụng cụ khoan lắp nóng và thiết kế chống bật kèm van bi.

8. Tham khảo

Các mã Comate liên quan tới nhu cầu đo khí nhiệt và khí công nghiệp:

TGF600 — mẫu nhiệt cao cấp cho đa khí, nhiệt độ tới 450 độ C.
TGF200 — mẫu inline cỡ nhỏ cho ống nhánh DN8 tới DN50 mm.
PTF520 — cảm biến pitot dạng cắm cho khí nén DN25 tới DN300 mm.
Trang đồng hồ đo lưu lượng khí nhiệt của Comate — trang danh mục chính thức của hãng.
